产品简介

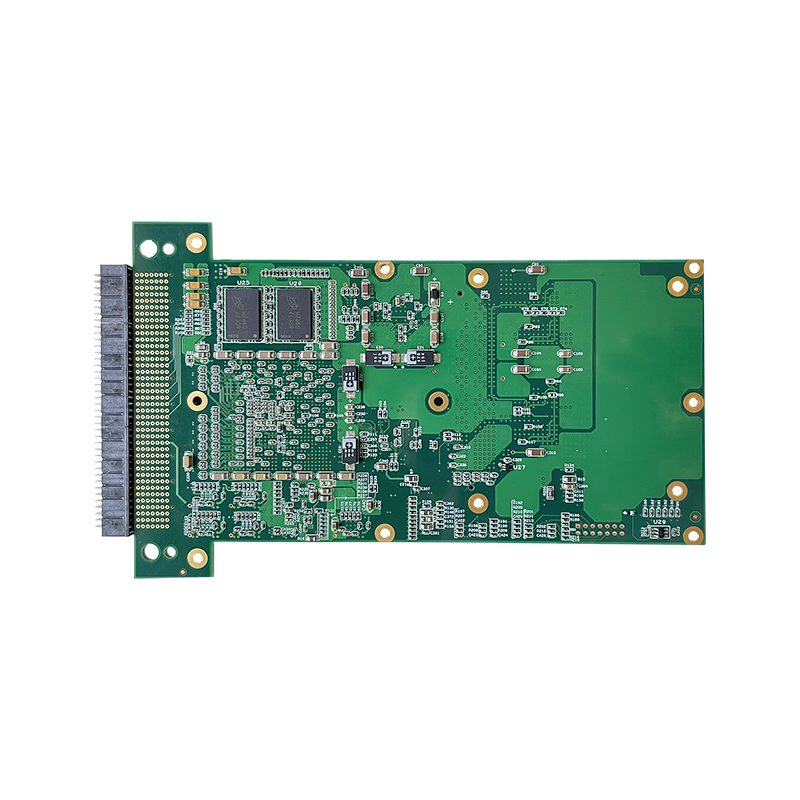

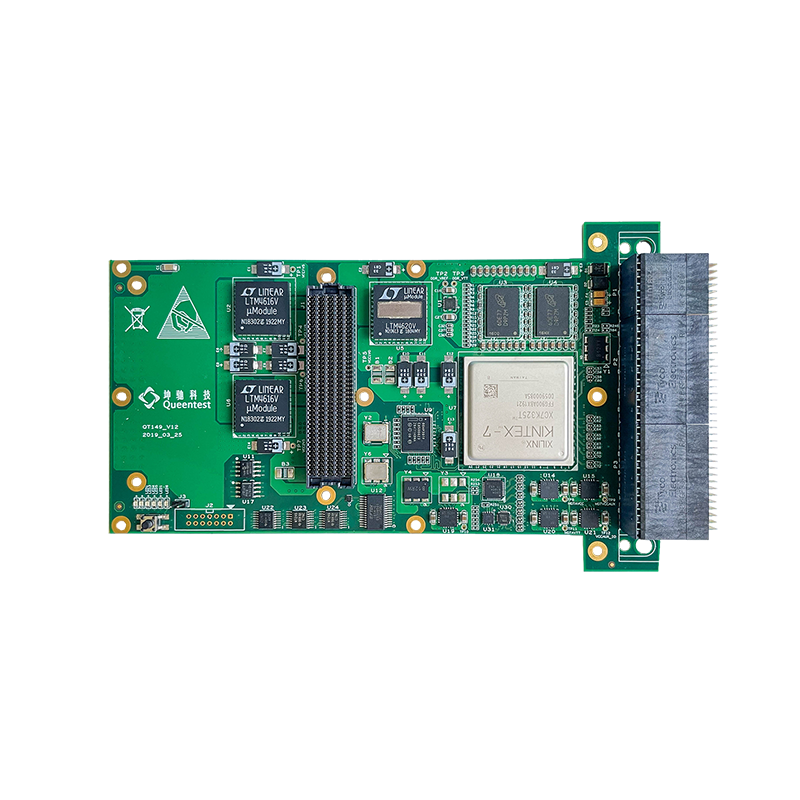

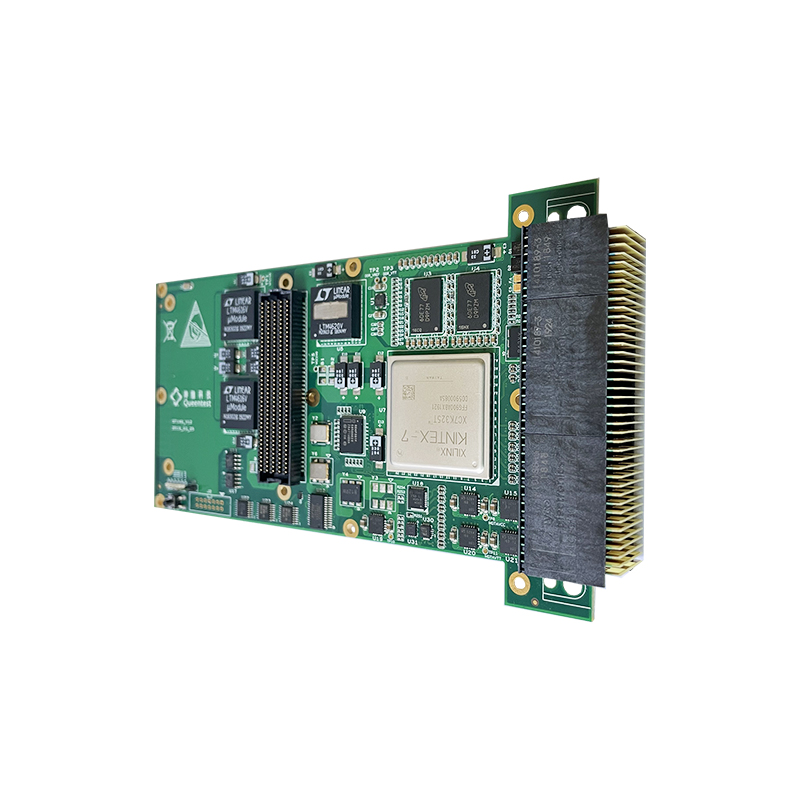

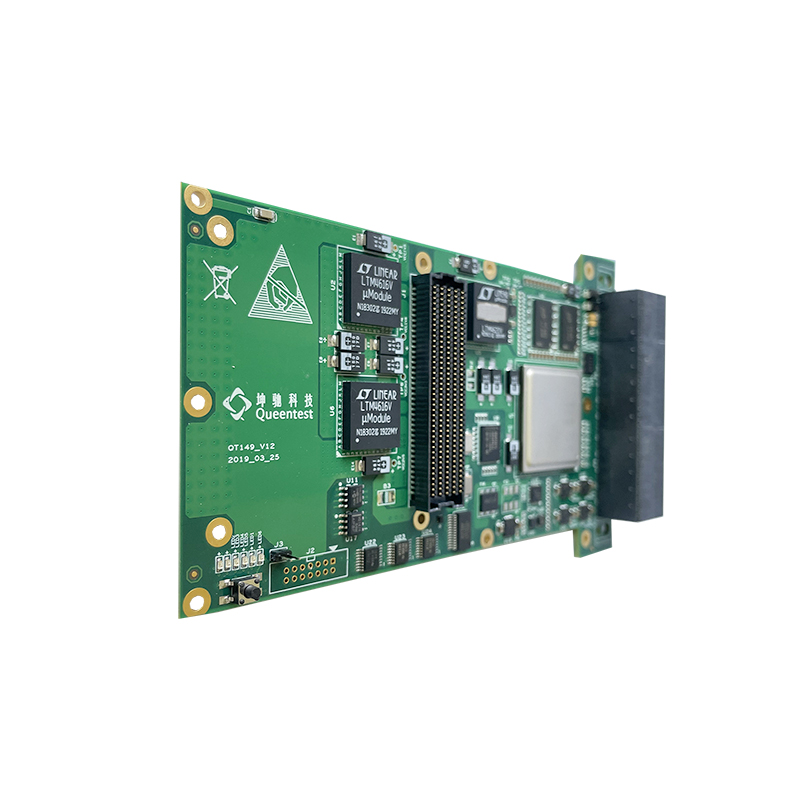

本产品北京坤驰科技自主研发的为一款符合Open VPX规范的的VPX3U信号处理模块，板上FPGA采用Xilinx公司的Kintex-7系列FFG900封装芯片，器件型号XC7K325T或XC7K410T可选。产品支持用户进行逻辑开发，VPX连接器上提供扩展IO口（单端、差分可设置），支持用户RTM扩展设计；提供一路FMCHPC插槽，兼容VITA57.1-2010规范；提供RS422、USB控制接口，几大的方便用户设计、使用。

系统框图

技术规格

—— Xilinx公司的Kintex-7 FPGA，FFG900封装，器件型号支持XC7K325T或XC7K410T选项；

—— 2GB/64bitDDR3 SDRAM；

—— 1路FMC HPC插槽，兼容VITA57规范；

——支持RS422、USB接口控制

—— 提供24路LVDS信号，可配置为48路LVTTL25/LVCMOS25单端信号；

—— GTX参考时钟速率可设；

—— 符合Open VPX标准，MOD3-PAY-2F1F2U-16.2.1-n；-—VPX 3U导冷结构设计，符合VITA48 REDI标准。

应用领域

—— 软件无线电

—— 雷达、成像系统

—— 高速数据通信

—— 数据处理与分析

—— 其他相关应用领域

客户价值

—— 高性价比

—— 缩短开发周期

—— 板载丰富FPGA资源

—— 易于二次开发

—— 易于搭建

其他支持

—— 软件编程实例

—— 用户API、IP核

—— XILINX ISE开发实例

—— Verilog测试源码

—— 用户手册
