规格
具备高8TB的容量。
每秒1GB的连续存储或回放速率

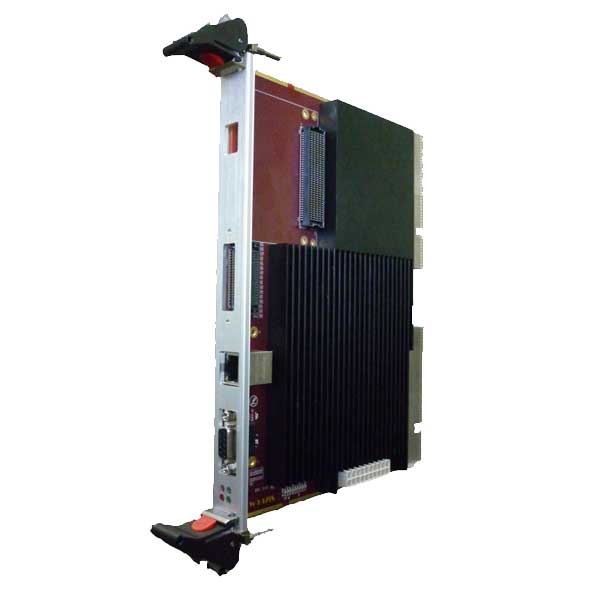

标准6U CPCI单板
为高速存储而专门设计的文件系统
丰富的数据输入、输出接口。
存盘数据可通过PCI总线、以太网口或定制接口等导入导出。
风冷散热、普通车载抗震
应用
雷达、电子战、卫星通信等宽带信号的长时间实时录取和回放
新型大容量数字存储示波器和信号源
高速数据记录仪
软件支持
操作系统 | 开发软件 | 驱动程序 |
? Windows XP 32位 ? Windows 7 64位 | ? Visual C++ 6.0 ? Visual Studio 2010 | ? C/C++ |

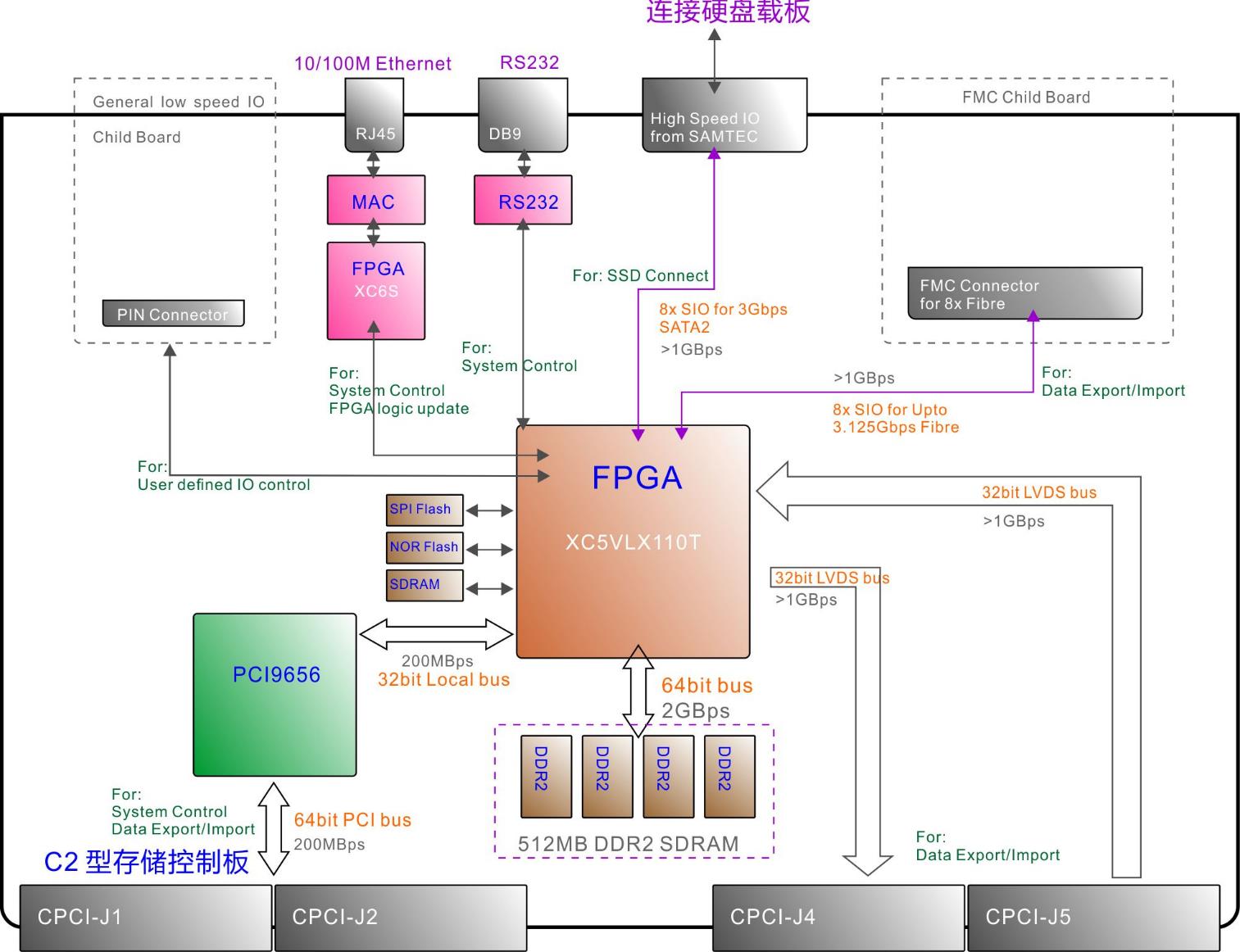

系统框图:

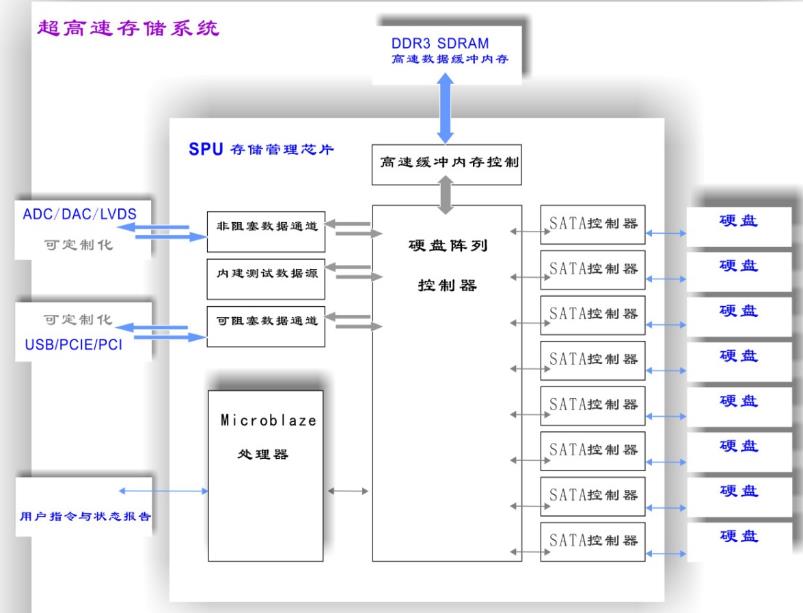

存储系统原理
硬件功能以及选项:
数据存储回放接口
QT4512具有两种数据存储、回放端口:
-OPT1: FMC
标准单槽宽度FMC接口
支持HPC接口规范
8x GTP接口,支持光纤输入输出
-OPT2: J4和J5
32对LVDS接口输入
32对LVDS接口输出
LVDS数据率支持250Mbps
控制以及存储数据导入导出接口
QT4512具有多种控制和数据导入导出接口:
-OPT3: PCI
采用32位33MHz PCI接口
支持DMA和PIO工作模式
-OPT4: 以太网
10M/100M自适应
支持TCP/IP协议
存储容量和速度
-OPT5: SSD
支持标准SATA 3.0 2.0 MLC SSD模块
支持4块、8块SSD并行工作
SSD单块容量支持128GB~1TB
8块SSD并行工作时连续存储1GB/s
-OPT6: 机械硬盘(HDD)
支持标准SATA 3.0 2.0 HDD模块
支持4块、8块HDD并行工作
SSD单块容量支持128GB~2TB
8块SSD并行工作时连续存储400MB/s
操作软件
控制软件运行于Windows系统,提供人机交互图形化界面,通过PCI接口、串口和网口等通信接口控制存储板和系统,通过PCI、网口等接口与计算机交换批量数据。另外,用户也可以使用串口控制台以命令行的模式对系统进行控制。
系统可提供的典型控制指令有:
建立或删除文件等操作
指定数据存盘或读出的文件地址、大小
选择存盘数据来源,例如选择ADC或PCI主机作为数据源
选择存盘数据导出目的地,例如选择DAC或PCI作为输出
启动、暂停、停止数据存盘
启动、暂停、停止数据导出
以列表或图形模式显示存盘数据
设置RAID模式
显示系统空间使用、温度、工作日志等信息

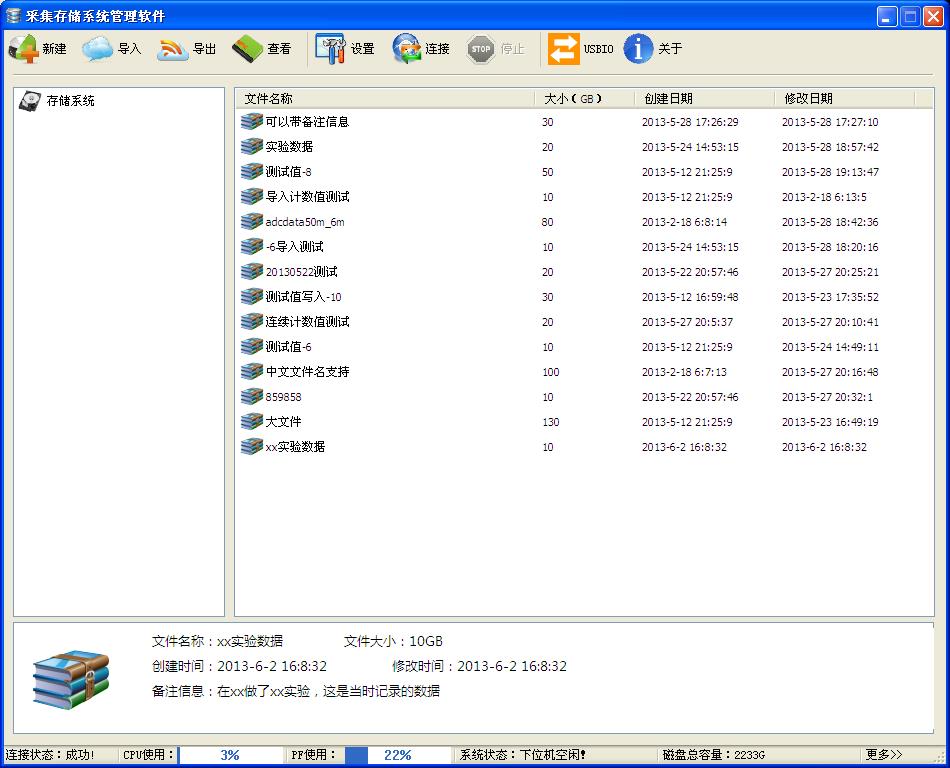

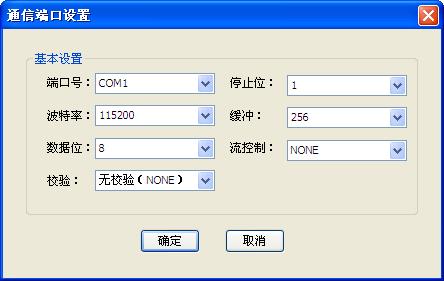

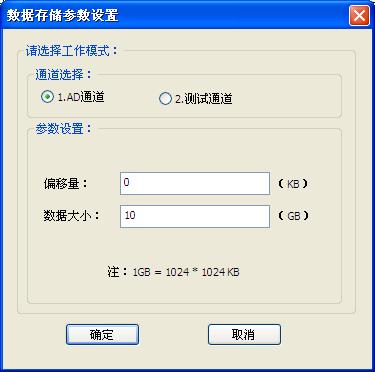

软件操作界面
技术规格参数
功耗 | ||
+12V +5V +3.3V | CPCI 插槽供电 |
|
45W | 8块磁盘同时工作 |
环境要求和物理尺寸 | ||
项目 | 参数 | 备注 |
长x高 |
| |
宽 | 标准CPCI卡单槽宽度 |
|
重量 | 500g | 带导热板和屏蔽盒 |
PCI兼容性 | 机械: 6U CPCI |
|
| 电气:32bit 33MHz |
|
工作温度 | 0℃到50℃ |
|
散热要求 | 风冷散热,20CFM(推荐) | 需单独配备风扇或机箱具备相应风冷能力 |
存储温度 | -10℃到70℃ |
|
湿度 | 10%到90% |
|
订货信息
型号:QT4512 | |||
模拟输入 | OPT1 | 交流耦合 | OPT1到OPT4 |
OPT2 | 直流耦合 | ||
OPT3 | 程控增益放大 | ||
OPT4 | 定制带宽和耦合方式 | ||
板载内存 | OPT5 | 1GB | OPT5和OPT6 |
OPT6 | 2GB | ||
采集时钟 | OPT7 | 100MHz TCXO 参考源 | OPT7和OPT8 |
OPT8 | 100MHz 恒温 参考源 | ||
OPT9 | 支持外参考输入 | OPT9和OPT10 | |
OPT10 | 支持外采集时钟输入 | ||
FPGA 开发包 | OPT11 | 支持用户开发FPGA并 | 只有选择OPT11后才能 |
OPT12 | XC7K325T-2 FPGA | OPT12和OPT13 | |
OPT13 | XC7K410T-2 FPGA | ||
驱动程序 | OPT15 | Linux驱动 |
|
OPT16 | MATLAB驱动和开发包 |
| |
OPT17 | LabView驱动和开发包 |
|
发货清单 |
采集卡 |
应用软件 CD |
说明书和手册 |
电缆 xxx |
质保和升级承诺 |
|
