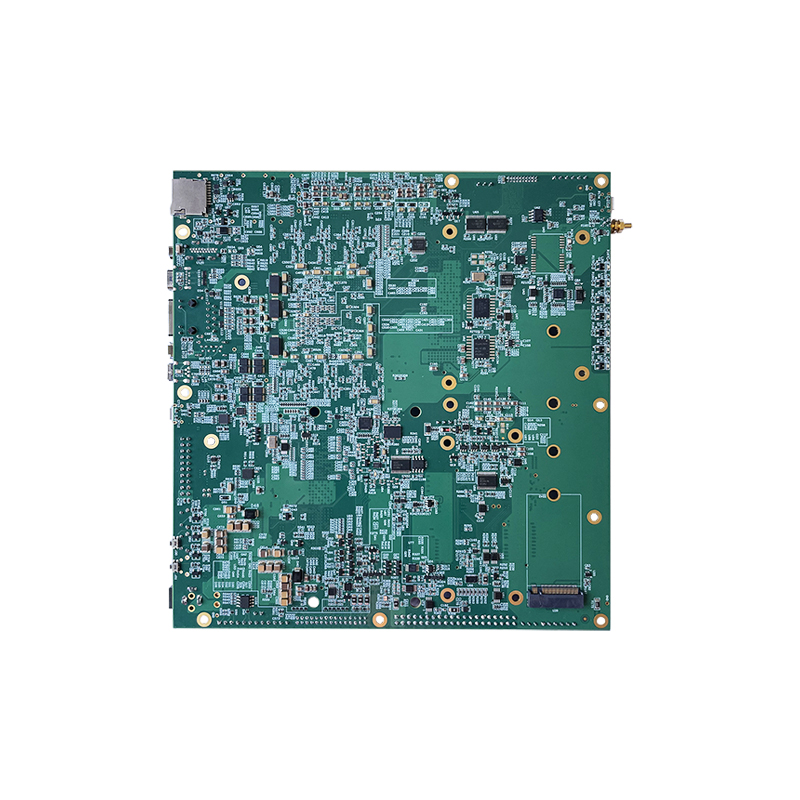

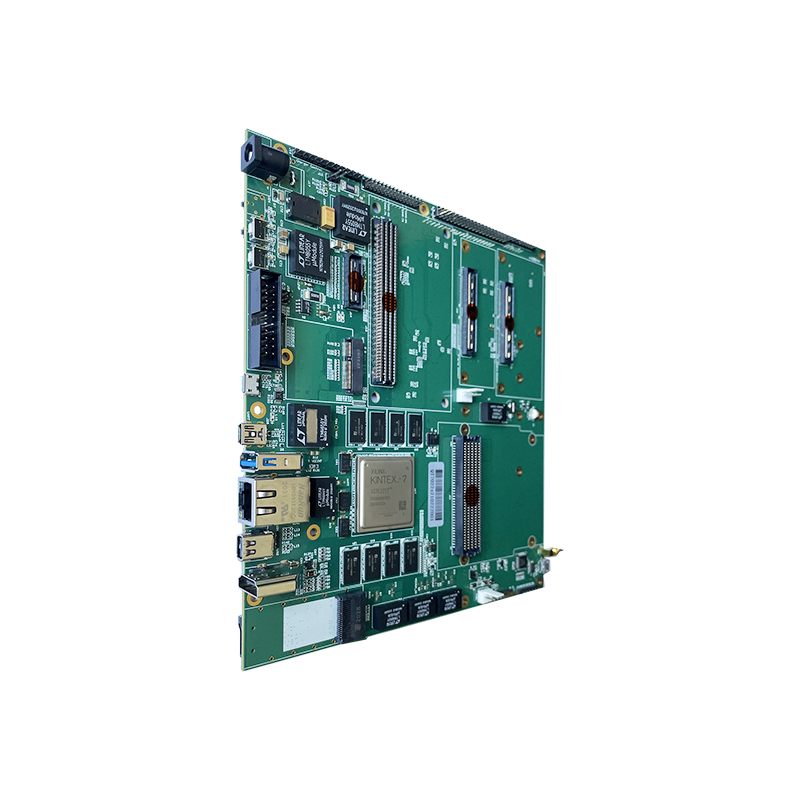

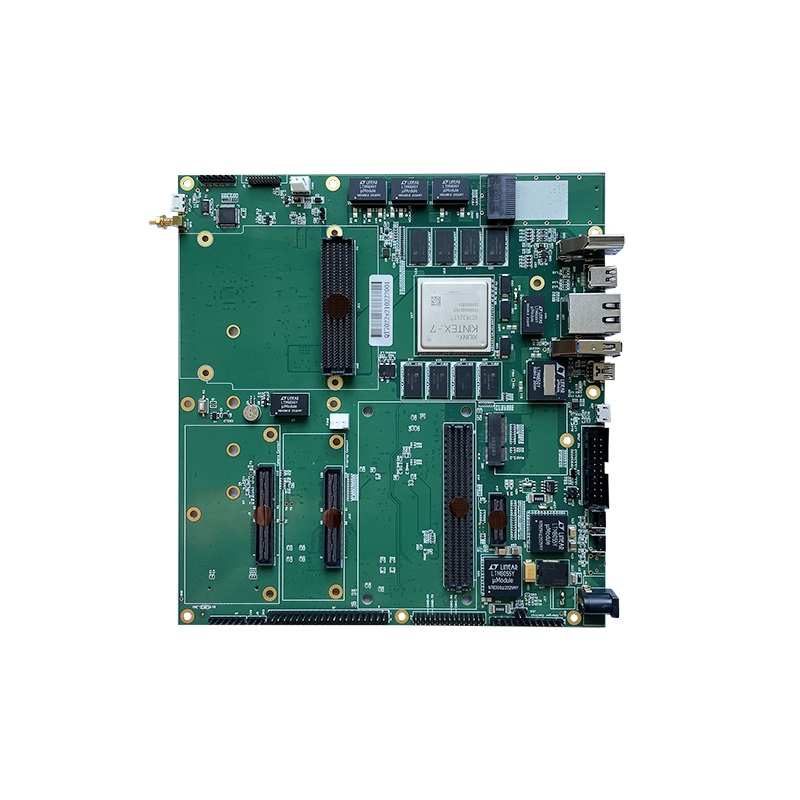

产品简介

QT7022是一款基于K7+TX2模块的通用载板，板载一个HPC形式的FMC连接器。板卡选用高性价比的Kintex-7系列FPGA处理芯片XC7K325T-FFG900搭配NVIDIA的高性能GPU模块Jetson TX2的架构，其中FPGA搭配2组64位2GB DDR3 SDRAM内存阵列和2颗256Mb SPI Flash，支持1个Mini USB转UART，1个Micro USB转接JTAG口和1个6pin的排针式JTAG接口，提供1个SSMC形式的GPIO或者RF输入接口，一个包含13路GPIO的扩展连接器，1个12V直流风扇接口以及一个QSFP的光纤口。FPGA载板通过一个高速板对板连接器与GPU互联互通，从而实现了高度灵活和可扩展的开发平台。

Jetson TX2模块配有NVIDIA PascalTM GPU、高达8GB内存、59.7GB/s的显存带宽，可支持各种标准硬件接口。如1个M.2 Key M SSD接口，1个Micro SD卡槽，1个标准20 Pin（2*10）牛角座JTAG接口，1个Micro USB 2.0接口，1个MINI USB转接UART 接口，1个USB 3.0接口，一个标准RJ45千兆网口，1个Mini DP和1个HDMI输出显示接口，1个可M.2 Key E连接器，1个Camera模块连接器，1个Display模块连接器，1个DEBUG调试连接器，一个直流12V风扇接口。

QT7022通过一个HPC的标准FMC（VITA 57.1）接口向外部提供丰富、高速且可配置的数字I/O资源，包括84对高速差分线（含4对差分时钟线）、8组共16对超高速DP差分对及2对超高速差分时钟线，可以根据应用需求灵活地选择FMC子卡，比如ADC子卡、DAC子卡以及光纤子卡等。同时可支持Windows，Linux上位机驱动。便于构建灵活、高效的开发及测试环境。

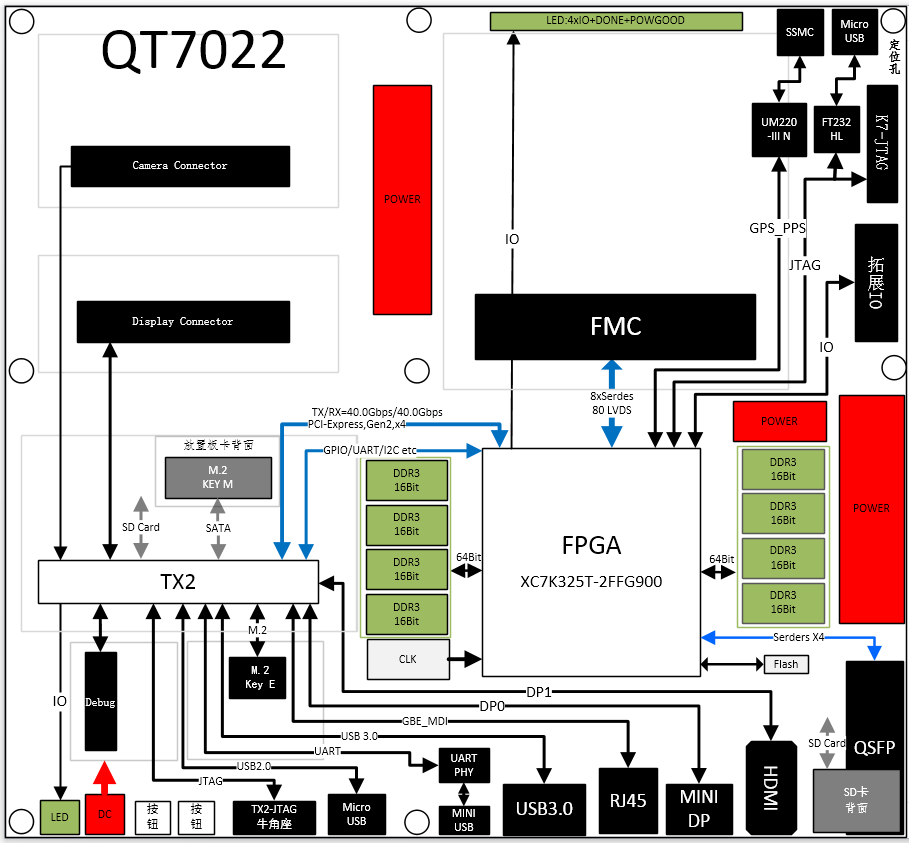

系统框图

技术规格

• ——FPGA默认为Kintex-7系列XC7K325T-FFG900，提供高性价比的丰富的逻辑资源；

• ——FPGA可选择XC7K410T-FFG900，逻辑资源更丰富；

• ——GPU模块默认为Jetson TX2，也可选择TX2 4GB或者TX2i；

• ——提供FMC标准（VITA 57.1）子卡接口，包括84对高速差分线（含4对差分时钟线）、8组共16对超高速DP差分对及2对超高速差分时钟线；

• ——板载2组共4GB的高速DDR3存储器空间；

• ——板载1个256Mb的加载SPI Flash和1个256Mb的存储SPI Flash；

• ——13个可独立配置的双向用户IO；

• ——1个QSFP接口；

• ——1个SSMC形式的GPIO接口或者GPS_PPS接口；

• ——1个M.2 Key M SSD接口；

• ——1个Micro SD卡槽；

• ——1个标准20 Pin（2*10）牛角座JTAG接口给GPU， 1个Micro USB形式和1个6pin排针式的JTAG接口给FPGA；

• ——1个Micro USB 2.0接口和1个TYPE-A USB 3.0接口，

• ——1个MINI USB转接UART 接口给GPU；

• ——1个标准RJ45千兆网口；

• ——1个Mini DP和1个HDMI输出显示接口；

• ——1个可支持PCIe X1 、USB 2.0、IIC等数据协议的M.2 Key E连接器；

• ——支持蓝牙和WIFI（仅仅TX2模块支持）；

• ——1个Camera模块连接器（用户可自定义2-lane*6或者4-lane*3路CSI），1个Display 模块连接器，1个DEBUG调试连接器；

• ——板卡尺寸，180mm*190mm；

• ——通用驱动库及开发程序包，支持多种操作系统；

• ——板载温度传感器和电源监控芯片；

• ——2个12V直流风扇，分别给FPGA和GPU散热；

应用领域

• ——嵌入式AI计算、计算机视觉

• ——GPU计算、深度学习技术

• ——FPGA信号处理

• ——实时多算法处理的在线测试验证

• ——工业机器人、多媒体处理和医疗设备

• ——无线、国防应用

其他支持

• ——支持DDR3接口，PCIe接口等IP的例程；

• ——支持Windows驱动，Linux驱动；

• ——TX2各功能模块的相关驱动和Demo；

• ——FMC可插接各种符合VITA57规范的标准高速ADC，DAC等子卡；

• ——可提供FMC子卡演示程序。
