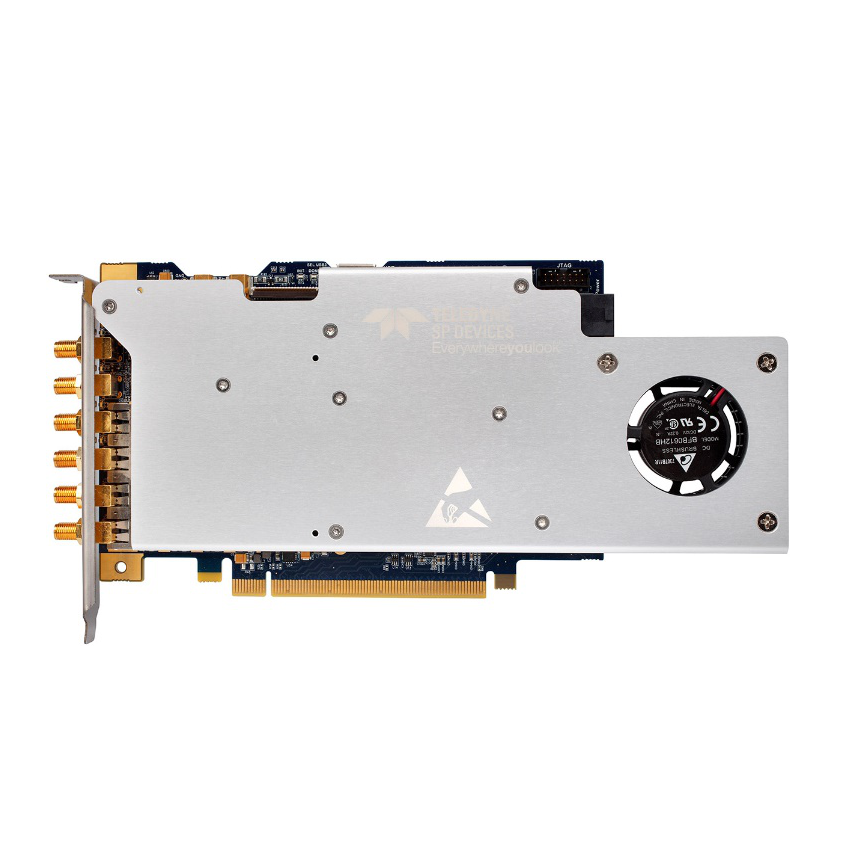

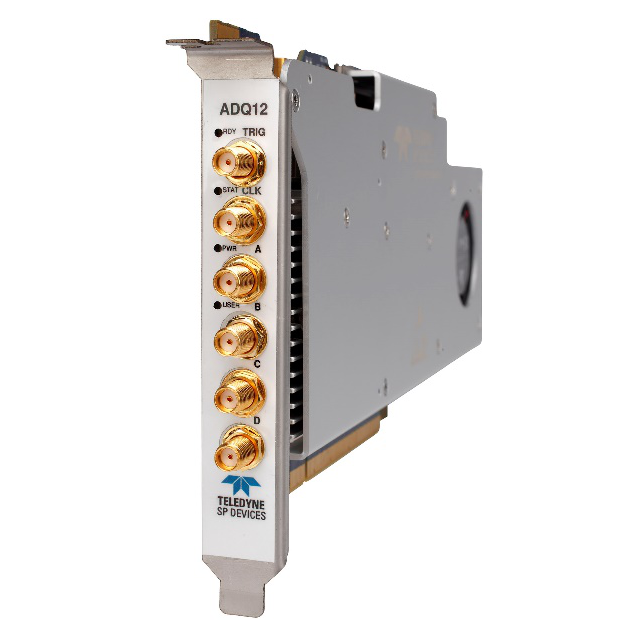

ADQ12DC-PCIe总线直流耦合采集卡
1/2通道;12bit分辨率;1GSPS采样率;700MHz信号带宽及2GB板载内存
技术
支持
  • 王工
  • 010-82894332-808
  • 18612003632(微信可扫码)
  • info@queentest.com
更多信息,码上了解 (图片可点击放大)

产品规格

— 2或4通道同步采集

— 1GSPS采样率每通道

— 12bits采样精度

— DC耦合,700MHz信号带宽

— 可编程DC-偏移量

— 内部和外部参考时钟

— 内部和外部时钟发生器

— 参考时钟输出

— 内部和外部触发

— 触发输入输出连接器

— 多通道同步

— 实时的时间戳

— 2GB板上存储

— 高达3GBytes/s数据传输速率到PC机

— 数据传输总线PCIe Gen2x8


针对如下应用的高性能数字化仪方案

— 雷达

— 激光雷达

— 无线通信

— 高速数据记录

— 测试与测量

— 超声波测距

— 飞行时间科学仪器

— 扫频光学相干层析系统(SSOCT)

— 汤姆逊散射

— 无损检测

— 分布式光纤传感


Xilinx Kintex7 开放FPGA针对实时应用

— 数据采集固件

— 应用固件选项:脉冲检测

— 应用固件选项:平均

— 开放FPGA:定制应用


图片12.png  图片13.png  图片14.png

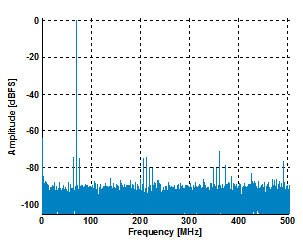

SNR=57dB

ENOB=9.2bits

带宽-3dB=700MHz

平坦度-1dB=500MHz

测试频率=71MHz

SFDR=70dB


>
