6GHz发射接收系统方案
概述
坤驰科技自主研发的6GHz通信发射和接收机系统QT1000，依托业内一流参数指标的射频硬件、开放式可编程FPGA与宽带数字化模块技术，可实现宽带信号记录流盘与回放、通信信号调制实时调制与解调、标准与非标协议信号分析、自定义信号触发方式与记录等功能。
基于高速PCIE总线的软件无线电平台技术，可通过开放的FPGA平台实现精准的宽带实时谱分析，实时信号分析和侦测以及通信信号产生和发射等功能。
系统组成

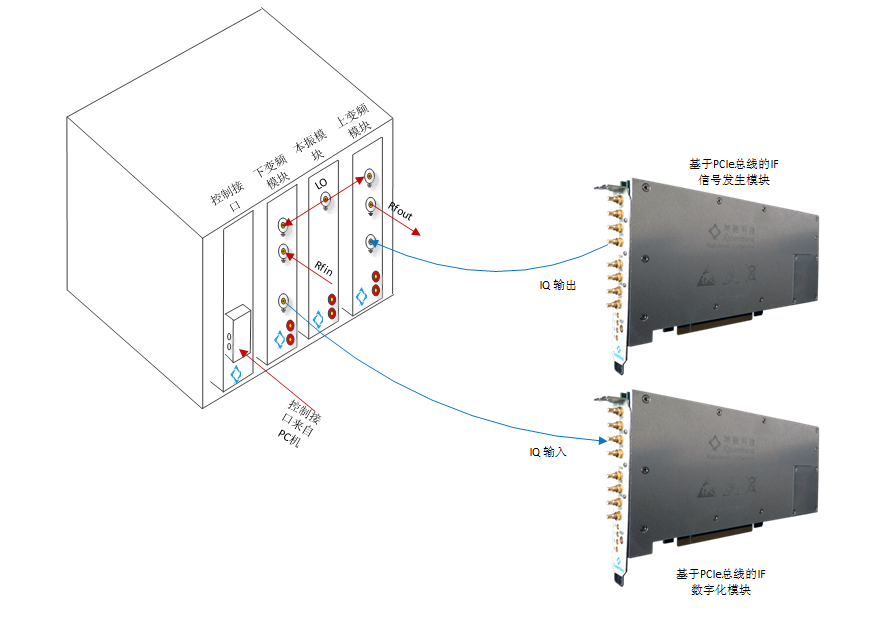

系统组成如图1所示，主要包括本振模块、上变频模块下、变频模块、基于PCIE总线的IF数字化模块和IF信号发生模块以及控制计算机组成。可直接连接对应的天线进行信号采集到计算机中,同时支持计算机产生的并支持板载FPGA实时信号处理开发。
图1
LO本振源

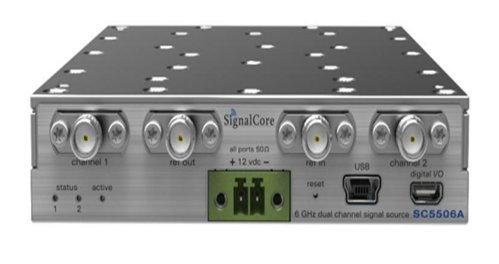

采用SC5506A 6GHz双通道信号源作为本振信号源。SC5506A是一款超低相位噪声的信号源，采用多级PLL架构，专为IQ下变频器以及上变频器配套的本振源而设计采用射频信号发生器。
SC5506A具备双通道LO输出，可以同时驱动下变频器和上变频器。

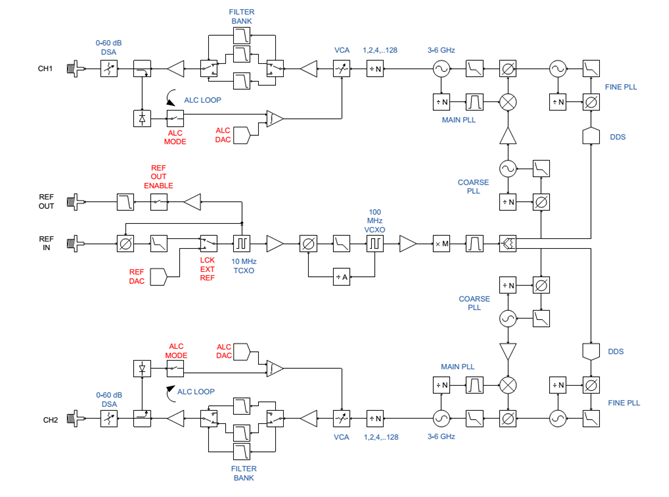

SC5506A实现原理如下图：
技术指标

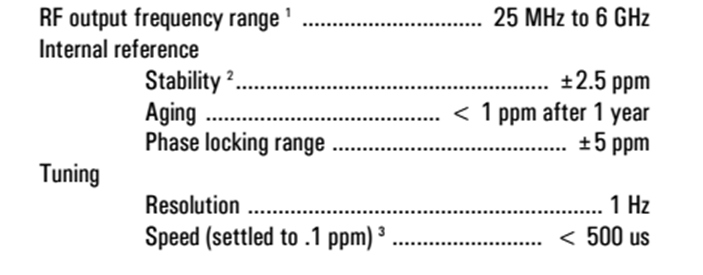

LO输出指标：

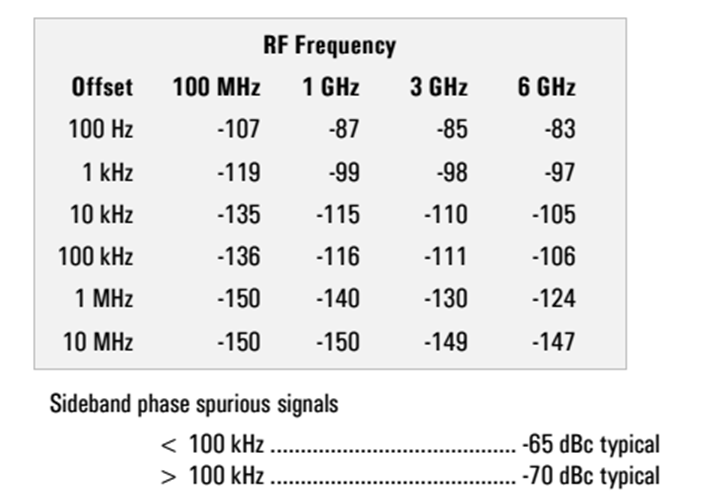

相位噪声：

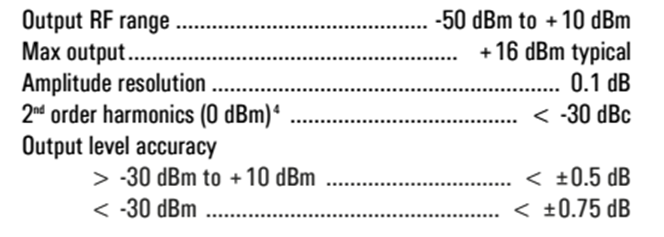

放大器指标
下变频器模块

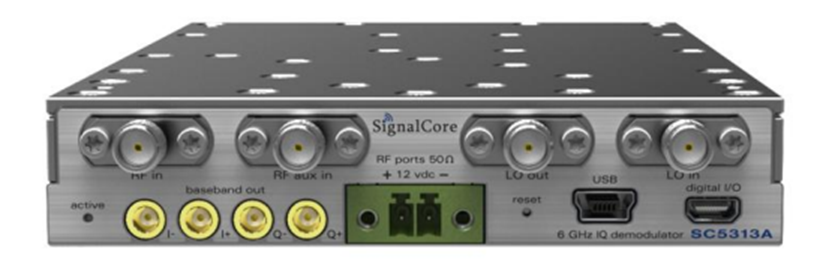

采用SC5313A 6GHz双通道直接IQ解调模块。SC5506A支持400M到6GHz直接IQ解调，能将RF信号直接下变频到模拟I、Q IF信号或IQ基带信号。频率输出范围支持DC到160MHz（基带、IF信号）。

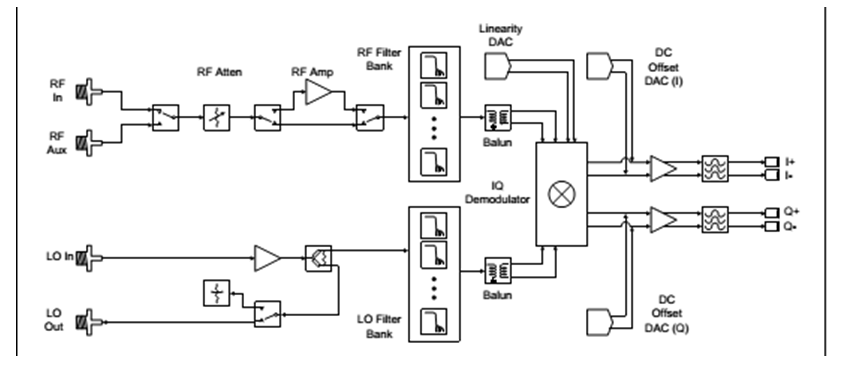

SC5313实现原理如下图
技术指标
RF range 400 MHz to 6GHz
DC to 160 MHz baseband
Noise floor<-165dBm/Hz
Input IP3>15dBm
DC offset calibration
Adjustable gain>60dB
上变频器模块
采用SC5413 6GHz双通道直接IQ调制模块。SC5413A支持400M到6GHz直接IQ调制，能将模拟I、Q IF信号或IQ基带信号直接上变频到RF信号。频率输入带宽范围支持DC到160MHz（基带、IF信号）。

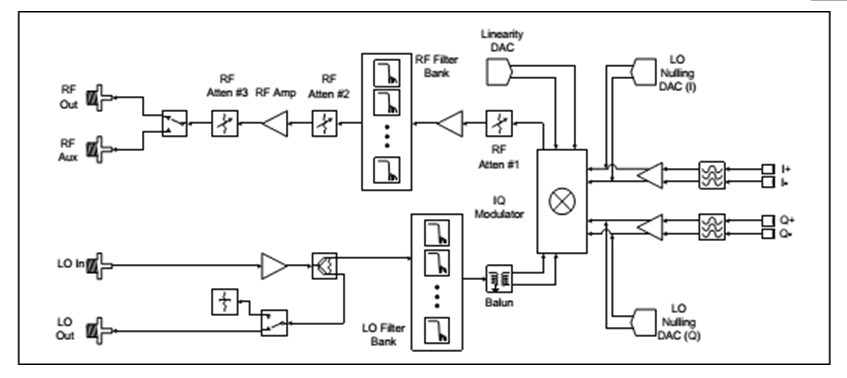

SC5413实现原理如下图：
技术指标
RF range 400 MHz to 6GHz
DC to 160 MHz baseband
Output SNR < 140dB
Output IMD < -65dBc
LO feed-through calibration
Output range > 90dB
