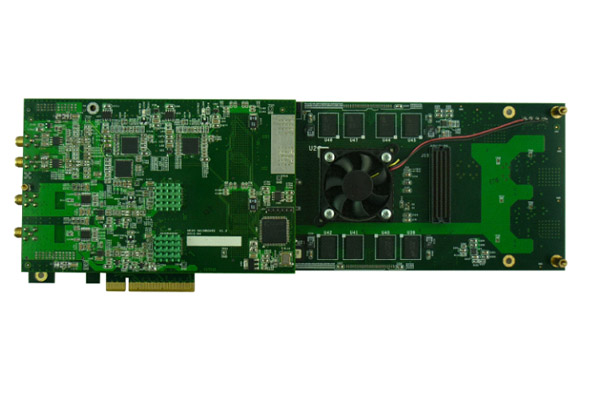

中频算法验证系统是基于PCIe接口高速高精度数据采集回放系统。双通道14bitAD同步采集，每通道400MS/s，支持中频信号直接采集；双通道16bit DA同步回放，每通道大为1GS/s。板载1GB DDRII内存，采集卡采用PCIex8高速接口，支持1200MB/s高速传输，通过高速盘阵，可实现实时采集、传输和写盘功能。该高速采集卡可应用于软件无线电，雷达信号采集回放，卫星通信中频等场合。

  一、系统规格

• 板载双通道14bit 400MSPS ADC，采样率可以通过软件设置；

• 低噪声模拟前端，支持5Vpp信号输入，带程控增益，软件可调，50Ω阻抗，支持IQ信号采集；

• 板载双通道16bit500MSPSDAC，采样率可以通过软件设置，大为1GSPS，输出幅度4Vpp@50欧姆；

• 板载1GBDDR2内存，可扩展为2GB；

• 优化的PCIExpressx8传输接口，支持1200MB/s的连续传输速率；

• 可扩展性强，预留高速差分对，可扩展FPGA和DSP。

  二、系统特点

  1.具有高稳定度，超低抖动时钟发生器。DAC通道和ADC通道需要分别采用独立的时钟控制器和独立的晶体驱动。
  2.AD采集支持Normal模式和FIFO模式，支持外部时钟输入和外部触发。
  3.具有板载高精度校准电路及时钟相位调节电路，支持自动校准过程和手动校准过程。
  4.板载XilinxXC5VLX220T FPGA，全开放的FPGA逻辑资源，支持用户自定义逻辑开发。
  5.板上可以扩展一块XilinxV5系列FPGA。
  6.通过扩展总线接口，包括LVTTLIO和32个可编程GPIO数字接口，独立时钟输入输出。LVDS或LVTTL电平可编程，每16个一组，可以分别编程设置为LVDS接口和LVTTL接口。具备单独的数字端子板，包括10个LED指示灯，软件和硬件同时实现。
  7.具备完整的FPGA开发工程，包括PCIE，DDRcontroller，ADCinterface等IPcore。
  8.支持MATLTBSystemGenerator进行软硬件协同仿真。

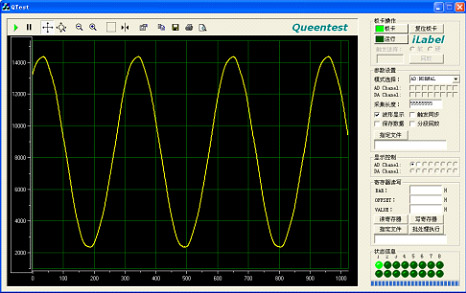

  9.具备windows下驱动程序以及API函数，SDK开发包，以便二次开发。
  10.具备JTAG电缆下载功能，并支持通过PCIE总线直接对FPGA进行在线编程。
  11.备用独立供电系统，单独12VDC输入，可脱离计算机，作为单板使用。
  122软件中具备6组32位参数配置功能，可配置FPGA中相应寄存器参数。

 三、详细指标

  模拟输入：
  精度：14bit
  有效位：11.2bit
  采样率：大400MSPS（软件可调）
  通道数：2通道
  输入方式：单端，SMA输入
  耦合方式：交流耦合
  输入带宽：750MHz
  放大倍数：-11dB-40dB
  SNR：69.8dBFS@230MHz400MSPS
  SFDR：80dBc@230MHz400MSPS
  INL：±0.7LSB
  DNL：±1LSB

 模拟输出：
  精度：16bit
  采样率：大1GSPS（软件可调）
  输出范围：4Vpp
  输出方式：SMA输出
  INL：±4LSB
  DNL：±2LSB

 外时钟及触发：
  外时钟输入方式：单端，MMCX输入
  外时钟输入范围：1KHz-500MHz,2.4Vpp
  触发方式：电平触发、脉冲触发

 外形尺寸：
  PCIe全长卡（312mm*111mm）

 操作系统：
  Windows2000,XP,Vista,7
  LinuxKernel2.4+2.6
  Windows/Linux32bit

  硬件驱动：
  x86系统驱动

  硬件扩展性：
  支持外部扩展DSP板和FPGA板

 软件环境：
  VC++

 系统环境要求：
  储存温度：0℃~+50℃；
  存储湿度：＜85%；
  工作温度：0℃~+50℃；
  工作湿度：＜80%；
  供电要求：外部+12V供电

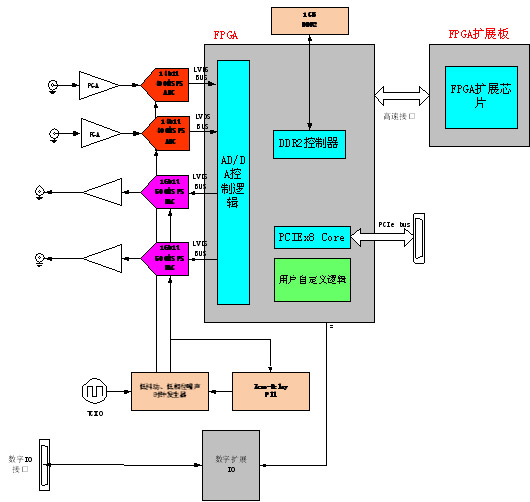

  四、系统框图

 五、扩展性

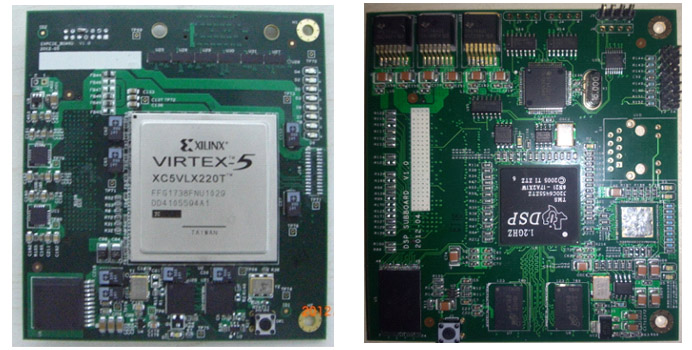

  PCIE底板留有高速差分IO，便于系统扩展使用，可扩展FPGA、DSP、AD或者DA等，可根据用户实际需求进行扩展。
  目前可扩展子板有FPGA板和DSP板。
