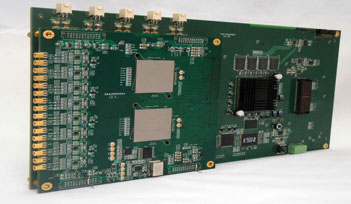

该系统是基于串口传输的采集系统，双通道8bitAD同步采集，每通道5GSPS，或者8通道，每通道1.25GSPS同步集采。板载1GBDDRIII内存，通过RS232与计算机串口进行通信。
FPGA实时峰值检测算法，广泛应用在光电、激光、通信等领域。
一、采集系统规格
1、板载双通道8bit5GSPSADC，同步采集，采样率可以通过软件设置。
2、低噪声模拟前端，直流50欧姆耦合。
3、程控增益放大器，可以通过软件设置增益和偏置电压。支持+/-2Vpp输入范围。
4、支持直流耦合输入，支持偏置调节。
5、板载1GBDDR3内存。
6、高稳定度，超低低抖动时钟发生器。
7、外部触发输入接口。
8、两个RS422/RS485接口。
9、采用XilinxXC6VLX130TFPGA，支持用户自定义逻辑开发。
10、内嵌实时峰值检测，脉冲宽度检测以及相位延迟检测逻辑，通过RS422/RS485实时输出峰值和延迟值;延迟分辨为200ps。
二、系统特点
1)强大的峰值检测算法和时间交错采样算法。
2)具有高稳定度，超低抖动时钟发生器。时钟采用超低相噪晶体。
3)具有板载高精度校准电路及时钟相位调节电路，支持自动校准过程和手动校准过程。
4)信号调理模块，支持PGA和AGC功能。
5)板载XilinxXC6VLX130T，全开放的FPGA逻辑资源，支持用户自定义逻辑开发。
6)板上可以扩展一块XilinxV6系列FPGA或者DSP。
7)具备完整的FPGA开发工程，包括DDRcontroller，ADCinterface等IPcore。
8)支持MATLTBSystemGenerator进行软硬件协同仿真。
8)具备JTAG电缆下载功能，能直接对FPGA进行在线编程。
10)备用独立供电系统，220V交流输入，可脱离计算机，作为单板使用。
11)2U高上架机箱安装。
12)端口抗高压保护，系统电源隔离，抗电磁干扰设计。
