采集系统规格：

1、2通道，8bit，5000MSPS ADC转换器。
2、信号调理模块，支持PGA功能。
3、采用xilinxV6大规模FPGA。
4、双通道2*64bitDDR3
5、低抖动采集时钟发生器。
6、支持扩展模块，可以扩展PCIEx8，USB控制器以及RS232和RS422通信接口。

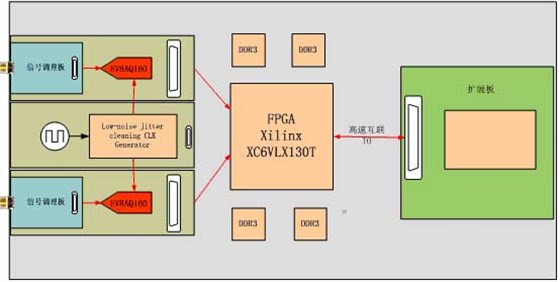

系统组成结构如下：

该系统有以下组成部分：

1．主板包括：
xilinxXC6VLX130TFPGA以及配置电路
128bitDDR3内存，分上下64bit
扩展接口，包括PCIEx8接口，扩展IO接口
FPGA电源模块，采用单5V输入。

2．时钟板包括：
晶体。
PLL电路，输出两路2.5GHZ时钟。
时钟电源。

3．AD板包括：
E2V8bit/10bit5Gsps芯片，本次采用8bit，但接口兼容10bit。
ADC模拟电源
信号调理载板（AGC和PGA）

4．接口板包括：
接口控制芯片，单片机。
RS422和RS232接口。

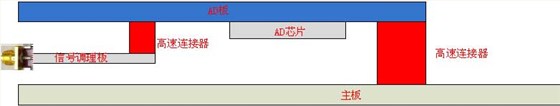

信号调理板，AD板以及主板的叠层关系如下：
