高速脉冲采集系统

采集系统规格：

系统采用基于PCIEx8的FPGA开放系统，包括如下几个部分：
1．板载单通道8bit2GSPSADC，采样率可以通过软件设置。
2．低噪声模拟前端，程控增益放大器，可以通过软件设置增益。
3．板载1GBDDR2内存。
4．优化的PCIexpressx8传输接口，支持1200MB/s的连续传输速率。
5．高稳定度，超低低抖动时钟发生器。
6．低噪声电源设计。
7．提供windows下的驱动程序以及API函数，SDK开发包。
8．尺寸：全长PCIE卡，需要两个PCIE槽位宽度。

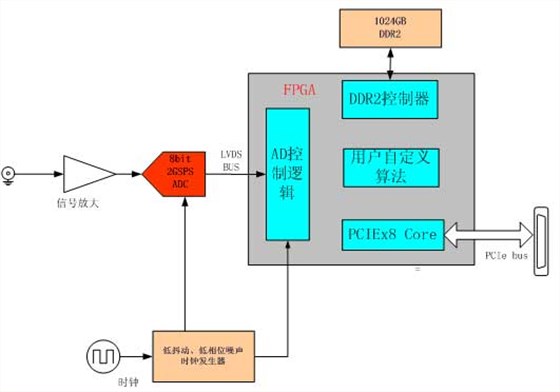

系统框图如下：

系统功能描述：

1.采集通道支持2Gsps采样率，8bit；
2.高速信号调理电路，DC耦合，50欧姆阻抗匹配。
3.放大器采用高带宽程控增益放大电路，增益范围-6dB到25dB，小ADC输入满幅度量程25mVpp，大ADC输入满幅度量程1Vpp（可以选配衰减器）。
4.FPGA逻辑开放，用户可以自定义FPGA逻辑。

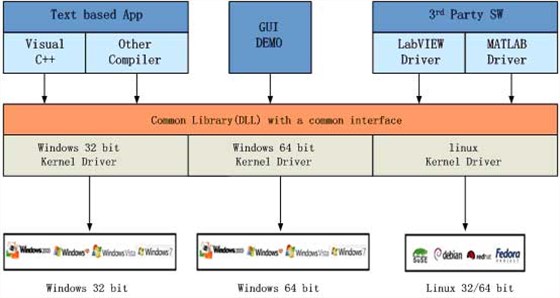

二次开发API函数：

我们提供丰富的接口函数和系统主要功能的例程，支持C/C++，labview以及Matlab环境下的二次程序开发。

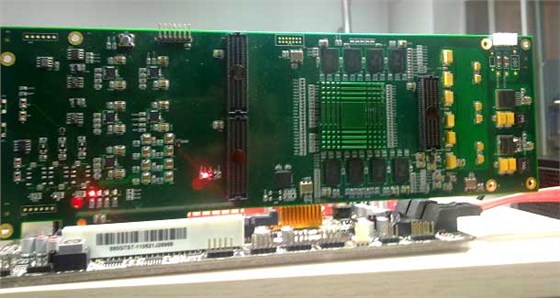

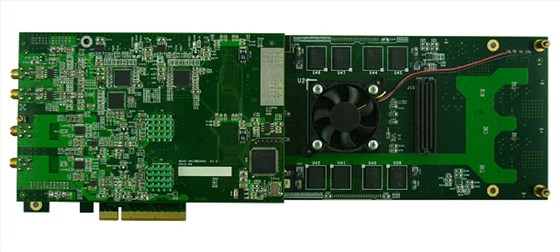

采集卡实物图如下：
