坤驰科技基于高速数字化仪平台为测风激光雷达数据采集提供解决方案，确保风场数据采集的可靠性和准确性。

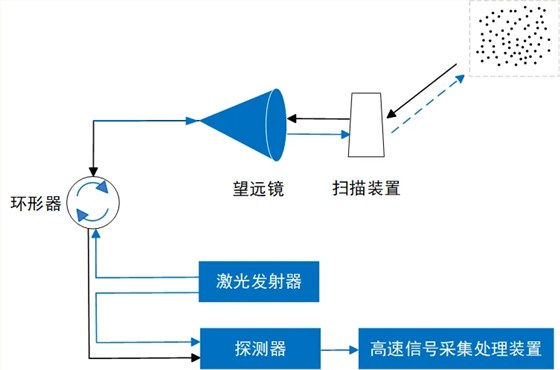

测风激光雷达系统构成
测风激光雷达基于光学脉冲相干多普勒频移检测原理，通过向大气发射激光并接收气溶胶粒子反射的回波信号，而后通过坤驰科技提供的专业数据采集与信号处理平台，对回波信号进行精确采集和实时分析，最终实现对三维风场的高精度测量。整个测风激光雷达系统采用模块化设计，主要由以下核心部件协同工作：
激光雷达传感系统
·激光发射单元：提供脉冲激光，通过激光发射望远镜将激光束聚焦成小光斑增大激光束照射面积。
·激光接收单元：收集激光与大气粒子相互作用产生的后向散射光信号，完成光信号到电信号的转换。
·扫描控制单元：调整激光束的方向来实现特定区域、多角度、高密度空间采样，以捕获风场变化，提升时空分辨率。
数据采集处理
·信号采集：高速数字化仪接收光路系统输出的电信号，并进行高精度采集。
·数据处理：基于FPGA的数字信号处理算法对接收的回波信号进行距离门分段、补零、FFT运算、块累加处理，精确分析风场信息。
数据采集与处理解决方案
坤驰科技基于自主研发的高速数字化仪平台，为测风激光雷达提供专业的数据采集与处理解决方案。该方案以FPGA数字信号处理算法为核心，结合稳定的数据传输模式，保障数据采集与分析过程的可靠性、实时性与有效性。
核心算法支持

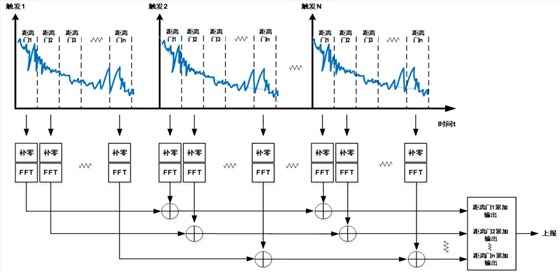

坤驰科技自主研发的高速数字化仪利用触发信号对激光雷达回波信号进行FFT处理；算法在FPGA内部完成，将采集到的数据进行距离门分段、补零、FFT运算、块累加，将累加后数据存储至数字化仪的板载存储器DDR，通过RJ45以太网接口完成与PC机的通信，上位机显示频谱分析结果。FFT累加运算可有效降低背景噪声对回波信号的影响，显著提升信噪比，提升回波信号采集精度。
基于FPGA的内部运算可有效提升回波信号测量的精度和速度；且距离门长度、距离门个数动态可配，适用于多种应用场景。
注1：FFT 点数是指参与快速傅里叶变换的信号序列总长度，是决定 FFT 频谱分析效果、运算效率的核心参数。
注2：距离门样点描述某一段固定距离内信号特征的数据点总数。当距离门的样点数越多，计算结果越准确

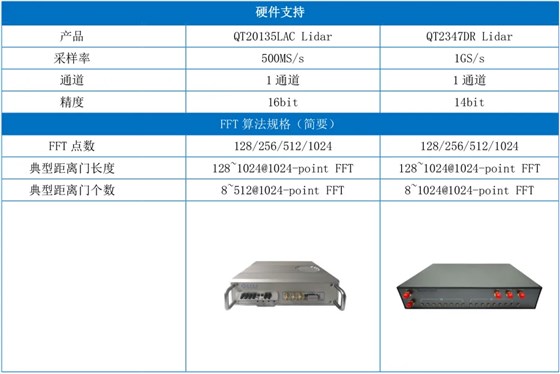

硬件支持
如需了解更多产品信息，请通过文末联系方式垂询。

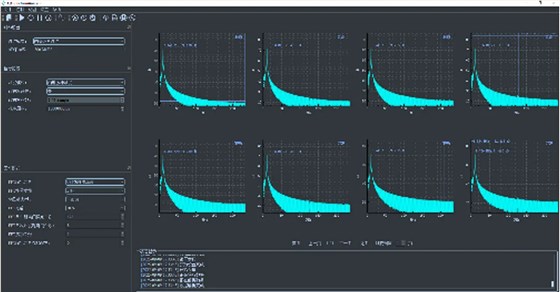

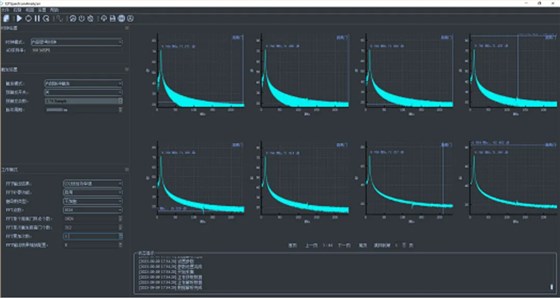

软件平台支持
FFT：1024；距离门样点数1024，距离门个数512
总结
坤驰科技为测风激光雷达提供专业的高速数据采集解决方案。我们的高速数字化仪具备500MS/s至1GS/s采样率和14、16位分辨率，支持灵活配置的FFT块累加算法，可精准解析风场信息。该方案采用模块化设计，提供完善的软硬件生态和多语言开发支持，确保在气象监测等应用中实现可靠的数据采集与处理，为测风激光雷达系统提供强有力的技术支撑。
