产品简介

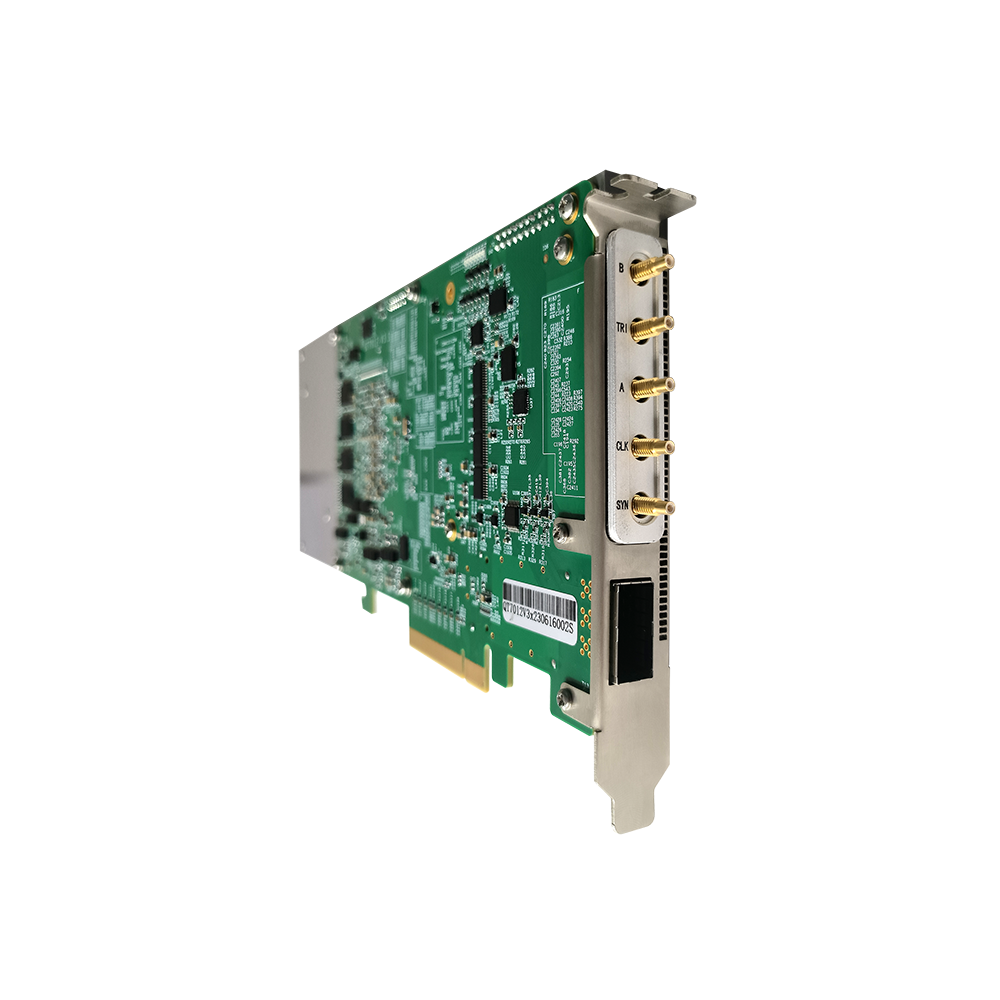

坤驰科技自主研发的QT12135是一款同时支持交流耦合与双极性宽带信号输入的高精度高速数据采集卡，它具有16bit分辨率、4通道和1.0G/500MSPS采样率的指标。板载FPGA具备实时信号处理能力，可以进行大数据量的实时信号处理，这些特性使QT12135成为中频信号采集、雷达、复杂电磁环境、及无线频谱应用领域进行信号采集和分析的理想工具。QT12135提供快速的PCI Express 3.0 x8数据传输接口，以及灵活配置的硬件组合，获得性能、功耗和成本之间的最佳平衡，特别适合于雷达、无线电等应用领域。
系统框图
技术规格
—— 2/4通道采集
—— 1GSPS/500MSPS采样率
—— 16bit垂直分辨率
—— 模拟输入带宽（-3dB）：1.2GHz
—— 输入阻抗：50 Ohm
—— 交流耦合
—— 全量程输入电压：1.9Vpp
—— 连接器：SSMC
—— 多颗兼容FPGA 芯片（KU085)，可根据需要灵活选择
—— 预留JTAG和测试接口
—— 一个QSFP+光纤接口
—— 2组64Bit DDR4 SDRAM，单组容量4GB，共8GB存储空间
—— 支持利用EEPROM存储数据
—— 电源时序控制和总功耗监控
—— 板载温度传感器
—— 支持PCIe 3.0 x8 接口，支持与PC的高速数
—— 据交互功能
—— 支持单独12V 供电（脱离PC机）
—— 支持FPGA定制开发
客户价值
—— 通过快速PCIe总线实时传输采集数据
—— 高动态范围
—— 灵活的配置方案
—— 大容量板载存储器
—— 缩短开发时间，加快上市速度
—— 可定制开发的高级触发功能
—— 可集成满足OEM领域应用的实时信号处理模块：数字下变频、实时FFT等
应用领域
—— 雷达回波信号采集
—— 卫星中频采集
—— 频谱侦听
—— 通信系统
—— 软件无线电
软件支持
设备驱动
QT12135提供64位驱动程序。
Windows支持Windows10，Windows11，Windows Server 2019等主流版本。
Linux系统支持Ubuntu，CentOS，Redhat等版本，嵌入式Linux系统以及国产化系统。
采集控制软件
QT Spectrum Analyzer是一款功能强大而直观的数据采集和播放软件，用于 查看、记录和处理采集的信号，不需要进行代码编程，易于设置和操作采集卡。一个易于使用的选择菜单允许完全控制硬件设置，QT Spectrum Analyzer支持文 件操作、数据处理和频域图、瀑布图显示。在不需要编程的情况下，可以进行数据采集和播放的任务。
Qt Spectrum Analyzer界面
软件开发包（SDK）
QT12135提供计算机上使用的开发包，通过软件编程实现对板卡功能的控制，提供开发接口文档说明以及例程参考，能够快速的将板卡功能集成到具体应用场景系统中。
开发语言支持C/C++、C#、Python、Matlab等主流开发语言，支持Visual Studio、Visual Code 、QT Creator等多种开发环境。
主要性能与指标
| 项目 | 参数 |
| 最大通道数 | 2/4 |
| 输入接口 | SSMC Male |
| 输入阻抗 | 50Ω±1% |
| 耦合方式 | AC耦合 |
| 最大输入电压 | 1.9Vpp可编程 |
| 低频段截至频率 | 4.5MHz |
| -3dB带宽 | 1.2GHz，带内平坦度±3dB |
| SNR（信噪比） | 69.29dBFS@10MHz |
| SINAD（信纳比） | 67.52dBFS@10MHz |
| SFDR（动态范围） | 82.99dBc@10MHz |
| ENOB（有效位） | 11.2LSB@10MHz |
| THD（总谐波失真） | -24.36dBc@10MHz |
