简介

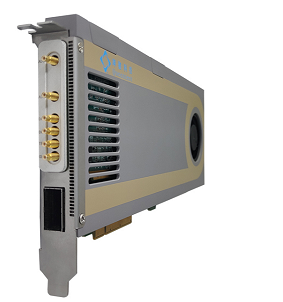

坤驰科技自主研发的QT12125是一款同时支持交流耦合与双极性宽带信号输入的高精度高速数据采集卡，它提供12位 双通道5.2GS/s或单通道10.4G A/D通道，全功率模拟带宽（-3 dB）8GHz。板载FPGA具备实时信号处理能力，可以进行大数据量的实时信号处理，这些特性使QT12125成为超宽带信号采集、雷达、复杂电磁环境及无线频谱应用领域进行信号采集和分析的理想工具。QT12125提供快速的PCI Express 3.0 x8数据传输接口，以及灵活配置的硬件组合，获得性能、功耗和成本之间的最佳平衡，特别适合于雷达、无线电等应用领域。
QT12125搭配坤驰科技的上位机可视化软件，通过上位机软件实现对板卡的操作，可通过上位机软件的频域图和瀑布图动态进行频谱分析，对于有二次开发需求的用户，提供多种语言的二次开发接口及板卡控制参考例程。
特性
l1/2通道采集
l单通道10.4GS/s或双通道5.2GS/s 采样率
l12bit垂直分辨率
l模拟输入带宽（-3 dB）：8GHz
l输入阻抗：50 Ohm
l交流耦合
l全量程输入电压：480mVpp ~ 1040mVpp 可编程，缺省值0.8Vpp
l连接器：SSMC
lKU系列FPGA 家族中的XCKU115，兼容FPGA 芯片（KU085)，可根据需要灵活选择
l预留JTAG 和测试接口
l1个QSFP+光纤接口
l2组64Bit DDR4 SDRAM，单组容量4GB
l支持利用SPI x8 模式配置程序
l支持PCIe 3.0 x8 接口，支持与PC 的高速数据交互功能
l支持单独12V 供电（脱离PC 机）
lFPGA定制开发
应用领域
l超宽带信号采集
l电子战
l卫星通信
l射频采样软件无线电
l雷达
客户价值
l通过快速PCIe总线实时传输采集数据
l高动态范围
l灵活的配置方案
l大容量板载存储器
l缩短开发时间，加快上市速度
l可定制开发的高级触发功能
l可集成满足OEM领域应用的实时信号处理模块：数字上下变频、实时FFT等
系统框图
