8 bit高速数字化仪

• 单通道1.25 GS/s,两通道2.5GS/s,单通道5S/s

• 500 MHz或1.5GHz带宽

• 所有通道同步采样

• 每通道独立ADC和放大器

• 标准4 GSample板载内存

• 4个输入量程: +/-200 mV up to +/-2.5 V

• 窗口,Re-arm, 或/与触发

• 可同步8块板卡

• PCI Express x8 Gen2接口

• 工作在 x8/x16 PCIe slots

• 兼容Gen 1, Gen 2 和Gen 3

• 连续流模式到3GB/s

概述：

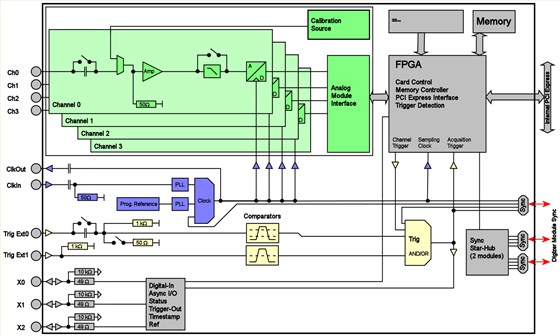

m4i.22xx-x8系列是针对高速数据采集而设计，包含9个型号。模块的每个输入通道拥独立的A/D转换器和独立的程控放大器。这使得所有通过可以无相位延时的同步记录信号。极大的板载内存保证即使在高采样率下也可进行长时间记录。

新产品的设计是基于受行业认可的PCIe总线，高的数据传输速度可达3.4GB/s。德国Spectrum的全系列数字化仪均支持瞬态记录和数据流模式。数据流可捕捉直接传递至电脑端的超长信号，在保持完整信息的同时对其进行存储或分析。

由于配备了一组灵活的触发模式以及用以增益调整的全面校准前端，M4i系列可以捕获为复杂与稀有的事件。采集模式包括快速触发时间戳的存储器分段。触发器之间待触发时间可低至80采样点（5G每秒的情况下达到16纳秒），这使得即便是两个事件发生时间极为接近的情况下，捕获时间戳脉冲和信号突发成为可能。

对于通道需求超过4个的应用来说，多可在同一系统中运行8个M4i系列板卡。板卡之间可以Spectrum的Star-Hub选项进行连结，该选项可分发板卡之间的时钟和触发信号。通过使用Star-Hub，系统将可获得8到32个完全同步的通道体验。

软件：

对于自己编程的用户来说，可以使用Spectrum技术成熟的的驱动器（适用于Windows和Linux系统）。M4i系列提供了一组编程示例来演示板卡主要信号捕获功能。同时广泛支持包括C/C++, LabVIEW, Visual Basic, VB.NET, C#, J#和Delphi的编程环境。

订货型号：

应用领域

• 高能物理

• 研发和开发

• 雷达

• 光谱

• 激光等

系统和配件

适配器电缆

板卡有四个模拟通道SMB连接头，外部时钟和外部触发的两个SMB接头。输入和输出的时钟和触发连接可以由软件转换，基本的IO共有8个SMB接口。

A/D外部放大器

独立的外部前置放大器保证了采集极小信号的采集质量。外部放大器带有非常理想的低输入噪声，SPA系列的放大器可有不同的带宽和阻抗选项。无需编程就可操作放大器。

数据流系统

结合一定数量的Spectrum M2i,M3i,M4i PCIe 系列数字化仪和一个Tera-Store数据流系统解决方案，可采集大容量、超长时间的复杂信号。系统可提供1到32T的存储空间，大数据流速可达3GB/s,可多小时的采集和无缝存储信号。
