♦具备1路高速3.6GS/s采样 或2路高速1.8GS/s采样12bit ADC通道
♦全功率带宽可达2.8GHz
♦板卡支持2路触发输入/输出通道
400-000-4026
简介

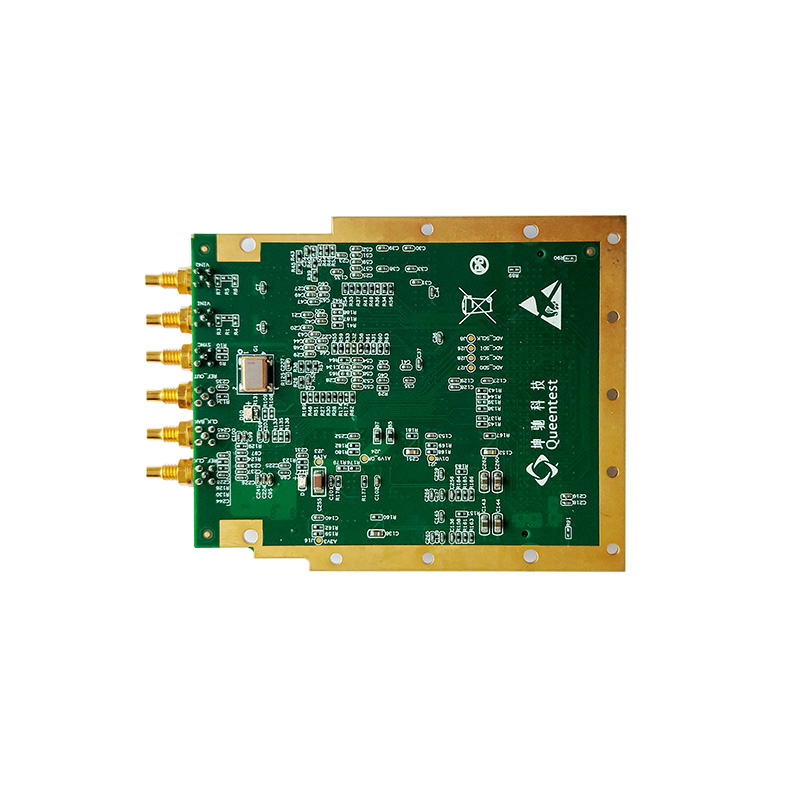

QT7133是一款高分辨率、高采样率ADCFMC子板。它提供2路12位1.8GS/s或1路3.6GS/sA/D通道，全功率带宽可达2.8GHz。本产品是基于TI公司ADC12D1800模数转换芯片而设计。板卡支持2路触发输入/输出通道；时钟模式支持内部参考时钟、外部参考时钟和外部采样时钟输入等多种模式。
QT7133板卡的电气与机械设计依据FMC标准(ANSI/VITA57.1)，通过一个高密度连接器（HPC）连接至FPGA载板。前面板I/O装配了6个SSMC同轴连接器。QT7133支持导冷结构，可适应于坤驰的多种FPGA载板，如QT7010、QT7011、QT7020、QT3011及Xilinx和Altera等通用载板，以进行高性能的算法计算。
主要规格
— 6个SSMC的连接器，其中2个分别为模拟信号输入1(INQ)和模拟信号输入2(INI)；2个是外部触发输入/输出信号（TG1和TG2）；一个为外部参考时钟输入（RCK）；一个是外部采样时钟输入 (CLK)。
— 采样频率：12bit，2通道1.8GS/s或1通道3.6GS/s。
— 带宽：全功率带宽2.8GHz。
— 适应范围：完全符合Vita57.1规范，包括结构件，子卡尺寸，面板连接器，正反面器件的限高等，大大提供了子卡的通用性和适配性。
— 散热方式：导冷。
— AC耦合输入。
— 时钟选择灵活：内部时钟、外部时钟选择可由载板控制。
— HPC高引脚数连接器。
— 工作温度：商业级0℃～ +70℃ ，工业级 -40℃～ +85℃。
应用
软件无线电
宽带MIMO应用
数字波束成形
（雷达/声纳）电子战
物理实验
信号智能
航空航天和测试仪器
其他支持
提供Verilog bit文件
开源的C/C++参考例子

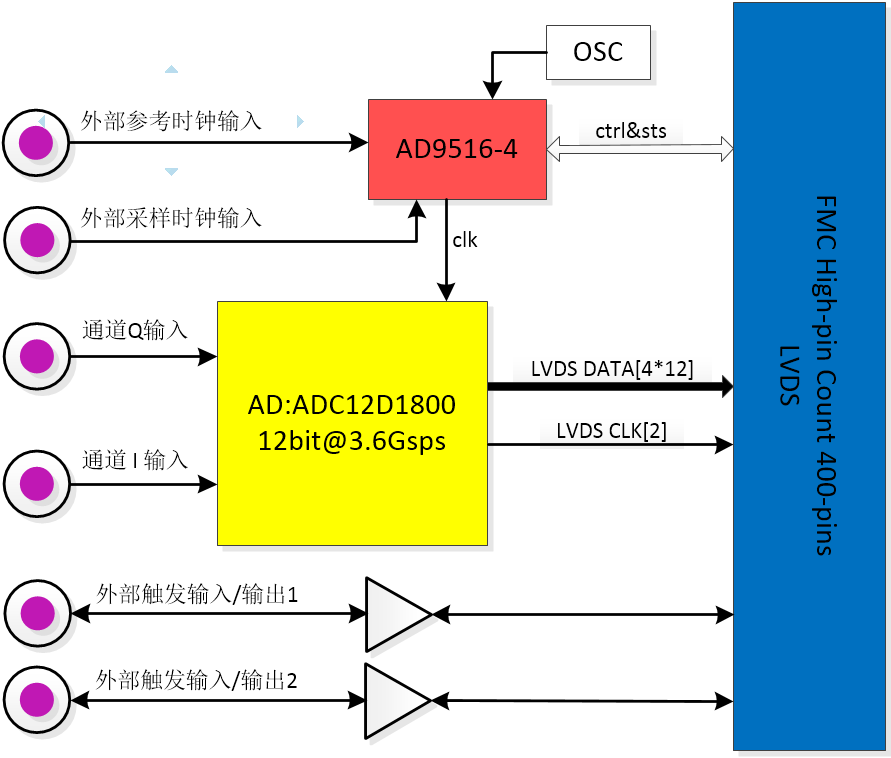

原理图
