高速采集存储回放解决方案

文章出处:网责任编辑:作者:人气:-发表时间:2016-05-23 11:16:00

   北京坤驰科技有限公司近推出了新一代高速采集存储回放解决方案!该方案大的特点是:2.5Gsps 10bit 4通道高速高精度采集、回放,板载内存为4GB


一,系统总体简介
该方案主要由高速采集、回放模块、高速存储模块、机箱机控制系统三部分组成,6U CPCI 架构,还可根据用户的不同需求和应用,灵活的选用不同的采集板卡,解决科研和工程问题。


系统原理框图如下:



高速采集存储回放系统原理框图

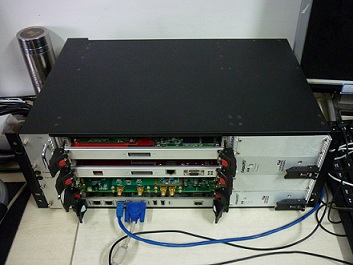

系统实物图如下:
 系统实物图

二,采集回放模块简介

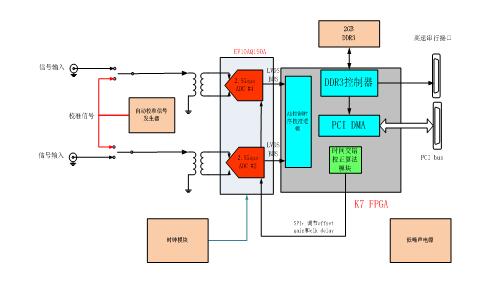

采集原理框图如下:

 采集原理框图

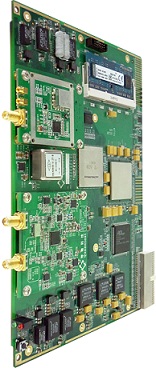

采集回放板实物图如下:
 高速采集存储回放版实物图


 采集性能:

1. 采集模块,集成2通道 10 bit  2.5GSPS  ADC,标准CPCI 6U卡尺寸;

2. 时钟,触发可以同步,可组成多通道采集系统, 2个采集模块可以组成4通道2.5Gsps同步采集系统。
3. 模拟前端AC藕合可选,50欧姆输入,AC输入带宽4.5MHZ~3GHz,大500mVpp输入。
4. 板载校准信号源,支持交错采集自校准。
5. 每块采集模块大支持板载2GB内存,4通道系统总共4GB内存。
6. 系统中的模块均具备大规模FPGA,用户可以方便的将自有的逻辑加入系统中,进行实时信号处理。
7. 板载超低相位噪声恒温晶体为参考时钟,超低抖动时钟发生器产生采集时钟。
8. 支持外触发和外同步输入。
9. 支持标准32bit PCI总线,采用DMA机制同计算机进行数据交换。
10. 自定义高速SRIO同存储板互联。
11. 板载温度监控系统。
12. 提供丰富的二次开发软件和接口API函数,支持C/C++环境下的二次开发。
13. 整板采用导热结构,模拟电路和时钟电路全封闭屏蔽。


三,高速存储及控制模块


   高速存储及控制模块

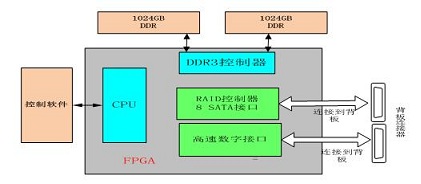

原理设计框图如下:


磁盘控制系统特点如下:

 1.16U的标准插卡上集成了8个接口的SATA磁盘控制器支持               2GB的读写缓存,能缓冲较长的数据,不会因为某个磁盘突发响应缓慢而影响了整个系统的读写速度。
 2.采用嵌入式CPU,配合优化的系统控制软件,大效率的执行磁盘的管理,回避了操作系统的延迟。

高速存储模块外形图:


高速存储模块外形图


四,系统软件部分

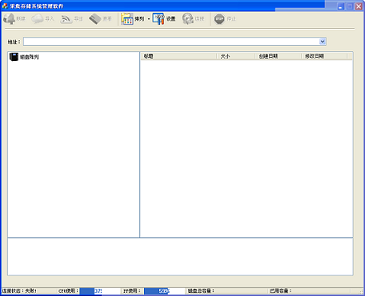

控制软件运行于Windows系统,提供人机交互图形化界面,通过串口通信控制存储板和系统,通过PCI接口与计算机交换批量数据。另外,用户也可以使用串口控制台以命令行的模式对系统进行控制。

系统软件



系统可提供的典型控制指令有:

  •  建立或删除文件等操作
  •  指定数据存盘或读出的文件地址、大小
  •  选择存盘数据来源,例如选择ADC或PCI主机作为数据源
  •  选择存盘数据导出目的地,例如选择DAC或PCI作为输出
  •  启动、暂停、停止数据存盘
  •  启动、暂停、停止数据导出
  •  以列表或图形模式显示存盘数据
  •  设置RAID模式
  •  显示系统空间使用、温度、工作日志等信息
