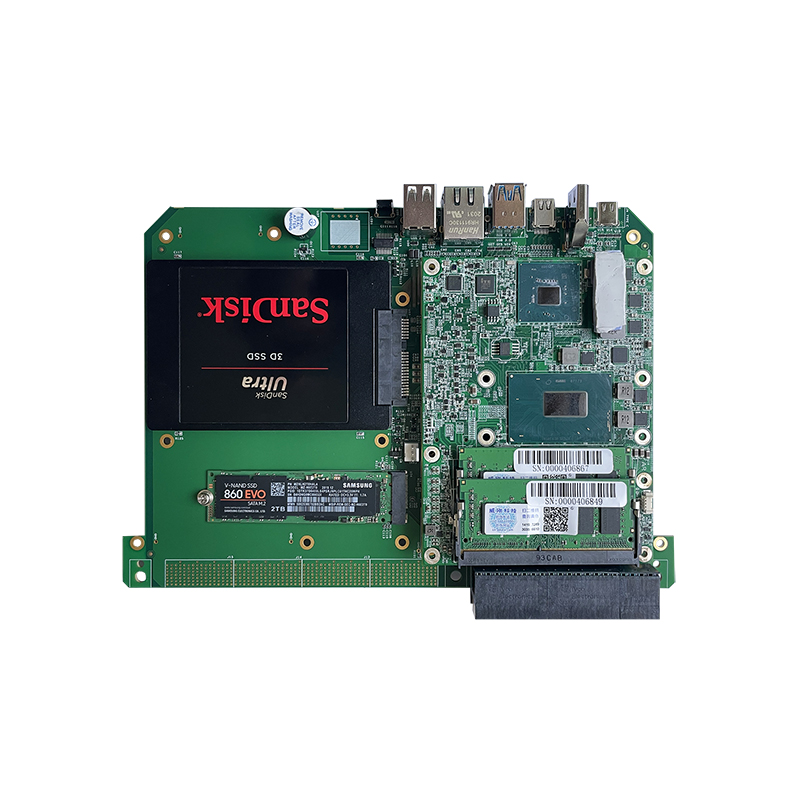

COME载板-QT4410
高性能 6U VPX COME 载板
全国热线

400-000-4026

QT4410板卡是一款高性能的6U VPX形式的COME(COM Express)载板。搭配的是台湾磐仪科技(ARBOR)的型号为EmETXe-i91M0的Basic Type6形式的COME模块,模块尺寸为标准的Basic Type6形式(125mmX95mm),板卡支持模块所有接口信号的扇出,包括HDMI,M.2SATA,标准SATA,USB2.0 TYPEA,USB3.0 TYPEA,USB3.1 TYPEC,MINI DP,RJ45千兆网口等。COME模块的2个SODIMM连接器可支持最大32GBSODIMM DDR4内存空间。


产品特性

VPX接口:P0~P2

主控模块:EmETXe-i91M0;

CPU:Intel酷睿i58400H;?

DDR:2个SODIMM连接器可支持最大32GB SODIMM DDR4内存空间;?

通信和网络:

1)支持USB转UART串口信号到背板;

2)支持USB转JTAG调试信号到背板;?

板载接口:

1)1个HDMI TYPEA接口;

2)1个M.2形式的SATA接口;

3)1个标准7+15的SATA接口;

4)1个双USB2.0 TYPEA接口;

5)1个双USB3.0 TYPEA接口;

6)1个USB3.1 TYPEC接口;

7)1个MINI DP接口;

8)1个RJ45千兆网口;?

散热:

1)自身散热风扇散热;

2)机箱风流散热;?

供电:1)VPX P0直流供电;?

工作温度范围:

1)商业级0~55℃;

2)工业级-20℃~65℃。?

物理特性:

1)尺寸:233.35mmx170.60mm

2)重量:约750g


应用

医疗

数字安全和监控

游戏

数字看板、

要求图形性能的娱乐和国防等多个细分市场智能应用

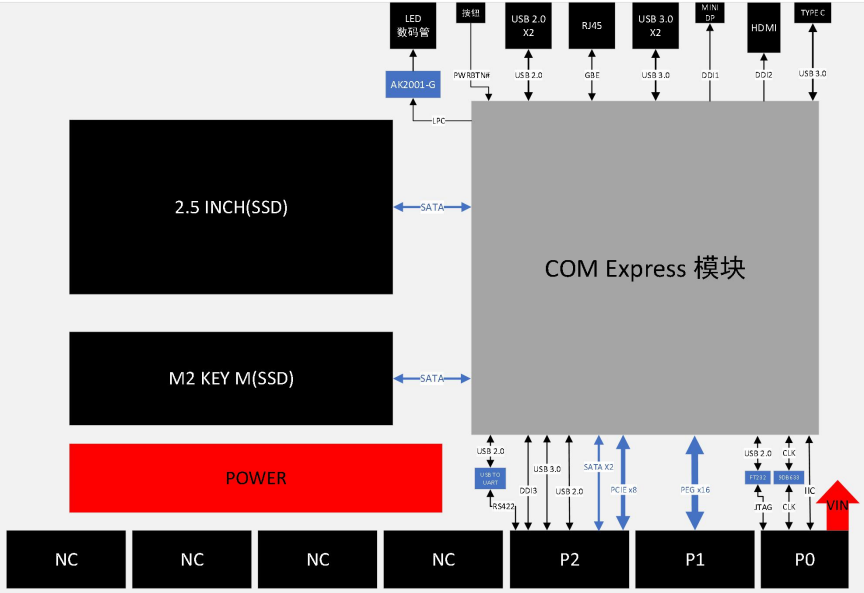

原理框图
