简介

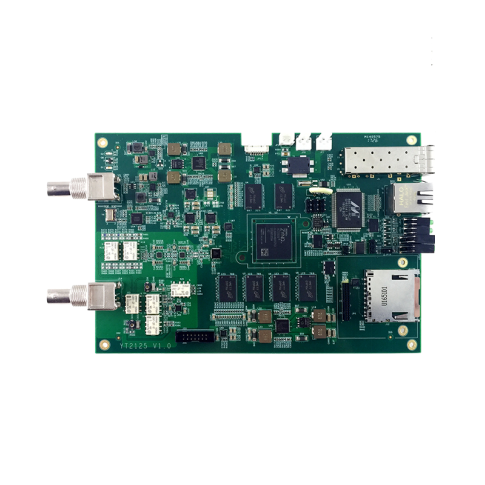

QT41XX是一款基于TCP/IP协议的采用光纤传输的千兆以太网高速采集卡，以太网实时传输带宽达到50Mbytes/s。板上集成直流耦合程控放大器，支持高阻/50欧姆输入阻抗灵活配置。采集卡采用低功耗嵌入式设计，板载Xilinx Zynq系列FPGA具备实时信号处理能力，该特点尤其适合工业现场数据采集。借助光纤传输和TCP/IP的优势，采集的数据支持可支持长距离、可靠地传输到上位机，抗干扰能力极强。

规格

— 单通道170/210/250MSps 12-bit转换精度；

— 集成低通抗混叠滤波器，-3dB带宽47MHz；

— 支持带宽限制（20MHz）功能；

— 1M/50欧姆输入阻抗，软件可编程；

— 高阻输入时支持6档位程控增益控制；

— 50欧姆输入时支持4档位程控增益控制；

— 板载1GB DDR3存储器；

— 支持外部触发输入、通道触发、软触发、内部脉冲触发；

— 支持多个用户自定义扩展IO；

— 一路光纤输出接口；

— 支持TCP/IP协议的千兆以太网，连续传输率50MBytes/s；

— 输入信号保护，两倍于输入量程；

— 采用电池或者直流电源供电（选配）；

— 支持直连或者通过路由器/光交换机互连；

— 可测量多种类型的信号。

—具有板载FPGA实时信号处理能力的高速采集卡。

— 嵌入式低功耗设计，部署灵活方便。

— 采用光纤连接，不受传输距离限制。

— TCP/IP协议确保数据传输安全可靠。

— 提供开放的逻辑开发平台，用户可快速集成应用模块。

— 大容量板载存储器，支持瞬态大数据量采集。

— 以太网极佳的兼容性，使得上位机不受操作系统或者开发语言的限制

— 成熟的开发平台，可缩短开发时间，加快上市速度。

— 高压冲击脉冲测量

— 电力系统测试测量

— 光纤传感系统

— 光电倍增管采集系统

系统框图

硬件功能以及选项介绍

硬件整体描述

QT41XX采集卡由具备输入信号调理功能的模拟前端模块，时钟管理模块，ADC模块，具备数据流处理、触发控制、FPGA模块、光纤以太网接口模块、以及板载大容量DRAM等部分组成。

光纤以太网接口模块

QT41XX集成了以太网MAC和PHY芯片，可通过光模块（SFP）经光纤将采集到的数据以TCP/IP协议上传到上位机。光纤传输保证了传输距离，而TCP/IP协议保证了数据的安全可靠传输。

模拟信号输入

模拟信号输入通道为用户提供1M/50欧姆两种输入阻抗，软件可编程选择：

— 直流耦合，单端输入。

— 支持软件程控增益设置。

— 输入阻抗50Ω时，输入范围±1V，±2V，±4V和±8V，4个档位(其它量程请联系厂家)。

— 输入高阻时，输入范围±1V，±2V，±20V，±40V，±200V，±400V。

— 抗混叠低通滤波器。

— 带宽限制功能可软件使能/关闭

板载采集存储器

QT41XX标配1GB容量、32位宽的DDR3存储器用于缓存采集数据。DDR3读写数据率为800MHz，能为用户提供大25Gb/s的数据吞吐率，支持各种采集模式下的数据并发读写。

采集时钟发生器

采集时钟的随机抖动会劣化采集系统的信噪比，而且随着输入信号频率的增加，采集时钟的抖动对信噪比的影响会越来越明显。因此QT41XX采用超低抖动时钟信号产生模块配合高稳定、低相位噪声时钟参考源来保证采集时钟的性能。板载100MHz TCXO作为时钟模块的参考时钟，可以使板卡进行独立的采集工作。

供电

采集卡支持电池供电、直流12V两种供电方式，共客户灵活选择。

时间戳

采集卡提供在AD数据流中打入时间戳(timestamp)信息的功能，可选的时间戳信息有GPS时间戳及用户自定义时间戳（如计数器）。

定制开发服务

我们数据采集、实时信号处理方面有着丰富的经验和深刻的理解，愿意为有需要的客户提供定制开发服务，新开发或者在采集卡的FPGA上开发新的功能模块。如有需要，请联系我们的销售人员。

实时信号处理模块

累加/平均模块 –AVG

峰值检测模块–PD

详细规格请参考相应文档。

QT41XX采用借助TCP/IP协议良好的兼容性，对上位机的操作系统和平台没有限制，只要支持SOCKET通信即可。随采集卡包装的光盘中计划包含丰富的例程，C/C++、Python、C#、LabVIEW等。部分例程陆续发布.
