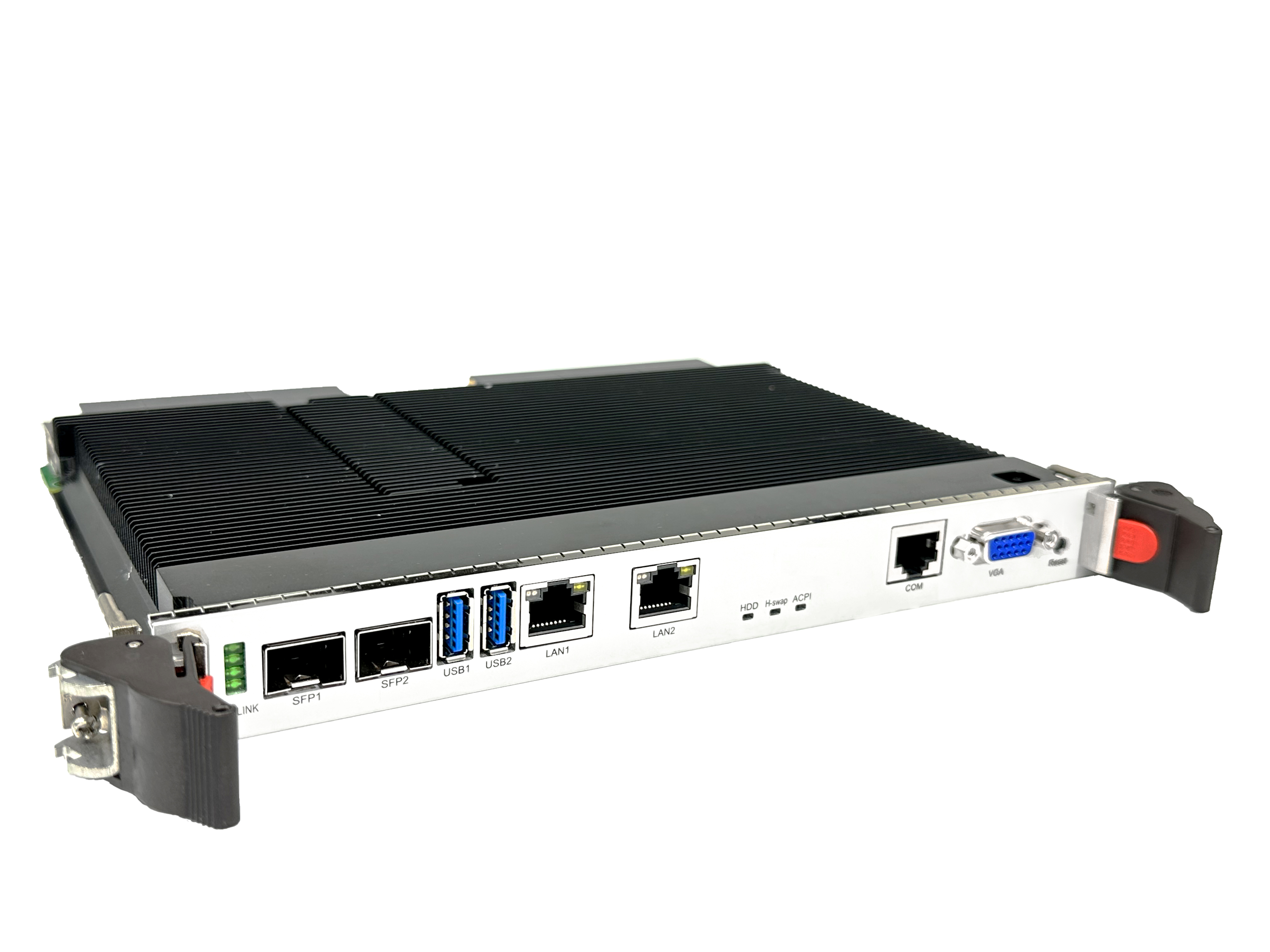

VPX-6628是一款支持 Intel第6代H系列芯片组高性能 6U VPX控制器。
注：如需支持i7-7820EQ(4x 3.0GHz , Up TO 3.7 GHz ,45W)和E3-1505M v6(4x 3.0GHz , Up TO 4.0GHz ,45W)，需联系销售人员申请bios支持。
采用Intel第6代H系列芯片组，支持至强E3以及Core™ I7等高性能处理器，集成Intel® HD Graphics 530图形控制器，提供板载双通道16GB DDR4-2133MHz内存(最大板载32GB)。

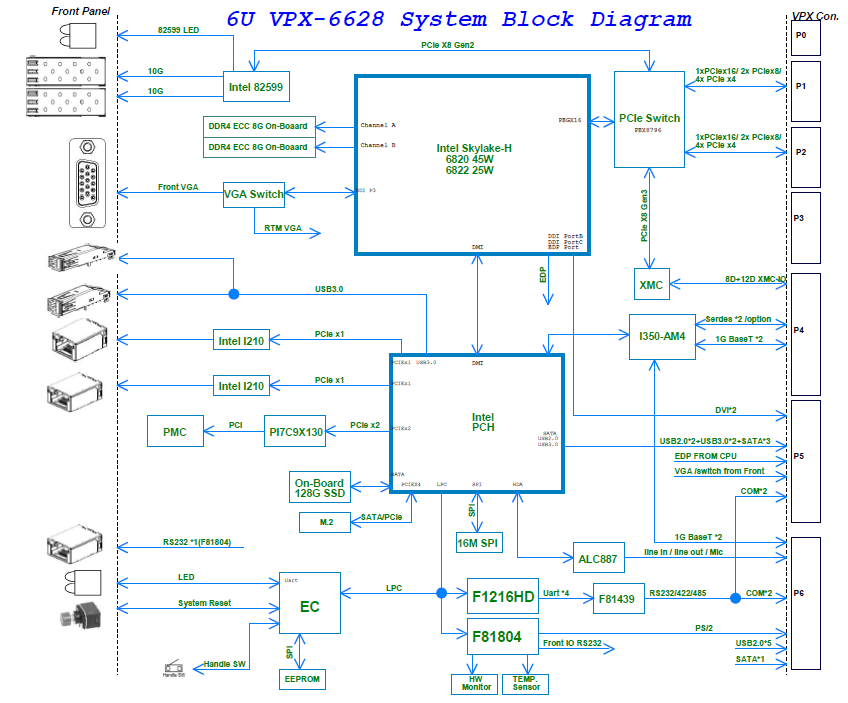

VPX-6628板载丰富的功能应用，通过Intel® CM236 PCH芯片组提供的PCI-Express总线搭配Intel® NHI350AM4与INTEL®WGI210AT扩展6路千兆网口，支持两路万兆以太网光模块接口。通过PCIe Switch（PEX8796）扩展两路PCIe x16；一路PCIe x16到P1接口；一路PCIe x16到P2接口。PCH芯片支持6路SATA GEN3的数据传输，板载128G SSD和板载M.2接口，支持SATA/NVME x4 SSD自动识别。
VPX-6628控制器提供PMC总线接口，和基于 PCIe x8总线的 XMC 接口扩展功能。
主要性能指标
n 6U VPX，4HP/5HP；
n 支持Intel第6代H系列至强E3以及Core™ I7等高性能处理器；
n CPU集成Intel® HD Graphics 530显示控制器；
n Intel® CM236 PCH芯片组；
n Dual Channel DDR4-2133MHz 16GB板载内存；可选板载32GB；
n 前面板支持1路VGA显示（与后I/O VGA切换），2路10/100/1000M自适应LAN，2路USB3.0，1路RS232通讯串口，1个系统复位按键；两路万兆以太网光口。
n 前面板支持1个绿色电源指示灯；1个红色硬盘指示灯；1个蓝色热插拔状态指示灯；1个网络状态指示灯。
n 可选板载128G SSD，扩展1个M.2接口，支持SATA/NVME x4 SSD自动识别。
n VPX后I/O扩展提供两路PCIe x16信号（其他配置模式详见2.10章节介绍），4路串口（RS232/RS422/RS485可选），4路10/100/1000M自适应LAN(可配置为2路1000M Base-Bx，2路Base-T。)，4路SATA Gen3，7路USB2.0, 2路USB3.0，1路音频扩展，2路DDI显示，1路EDP显示，1路VGA显示（与前面板VGA切换），1路PS/2键盘鼠标信号，以及8bit GPIO信号。
n 支持BIOS启动界面定制。
n 操作系统：Windows 7/Windows 10/VxWorks/ Linux等操作系统；
n 工作温度：-20℃~ 60℃(选配：-40℃~+70℃)，存储温度：-40℃~+85℃；
n 相对湿度：95%，无凝露；
n AMI UEFI 16 Mb SPI flash闪存；
n 重量：470g
