Tera-Store高速采集存储系统

  • 产品分类:PCIe采集存储平台
  • 产品简介:

    连续(无丢失)数据记录

    传输度高达3 GByte/s

    一体化系统解决方案

    从1到32T的数据存储空间

    单发和多(分段)倍记录模式

  • 订购热线:400-000-4026

    •连续(无丢失)数据记录高速数据采集存储系统
    •可保证的传输流速高达3GByte/s

    •一体化系统解决方案
    •从1到32T的数据存储空间
    •单发和多倍记录(分段)模式
    •采样率可达3GS/s(分段)和2.5GS/s(单发)
    •PC机箱可配置1到96个通道
    •采用扩展坞高可配置256个通道
    •SBench6软件,易于控制、显示和和分析
    •工业级集成、性能测试

    系统简介:
    集合Spectrum的M2i,M3i或M4i PCIe数字化仪与卓越的T级数据存储传输解决方案相结合,能够长时间采集和存储瞬态、复杂信号,可以满足用户的针对性需求。系统可以以高3GB/s的速度,数小时、不间断地数字化和存储数据,达到1到32T的存储容量。
    系统的中心是一款经仔细挑选的性能卓越的基础计算机,它是配备有8或16个驱动器托架和6个PCIe插槽的超微4U塔式机,并拥有2.4GHz四核处理器,板载图形处理器,8GB RAM,专门用于系统安装的256GB固态硬盘,一个DVD光驱,Windows7操作系统等配置。机箱上自带的865W电源采用风扇静音冷却配置。
    如果用户需要更多的采集通道,可不再基于PC系统,带有16个插槽的扩展坞可以实现多256通道的同步数据采集。
    系统配置Spectrum公司的SBench6专业软件,可为硬件控制、数据采集、显示、分析提供简单高效的一站式解决方案。
    对于大型的多数字化仪系统,Spectrum也提供Star-Hub,一个独特的时钟和触发分配系统组件,能够使一个系统内的所有安装板卡使用同一个时钟源,并共享一个触发源,该Star-Hub已经集成在系统内,用户只需简单的增添数字化仪板卡即可。
    存储系统可提供从500MB/s到3GB/s的不同数据传输率,和从1TB到32TB的存储容量。选项还包括一个高性能RAID控制器和多个固态硬盘或硬盘驱动器(SSD/HDD),来为支持所需的不同传输速率和存储次数来配置。

    Spectrum集成了整个系统,提供了工厂配置和性能测试:如PC组装,软件和硬件安装和数字化仪的校准。为了保证特殊的数据流速率,硬件和软件都进行了针对性的优化和测试。

    无丢失单发记录
    Spectrum数字化仪利用一个由硬件或软件产生的触发,能将数字化信号以FIFO(先入先出)模式直接从PCIe总线传到Tera-Store存储系统,没有任何中断或丢失的采集数会连续地存储。中断机制下,驱动程序自动完成数据流控制,数字化仪的全部板上内存用于缓冲数据,连续的数据传输过程非常可靠。
    在信号连续采集的工程中,若要求没有任何信息丢失,无丢失单发模式记录是非常有效的。例如通信、无线电话、移动电话、监视、电子战、测井、地震,功率监测和辐射监测等。

    多倍(分段)记录模式
    多倍记录模式图

    多倍记录模式允许获取多个触发事件而无需重启硬件。板载内存被分割成若干个存储片段,每个片段存储一个触发事件,存储片段大小和预、后触发设置可以自由定义。极短的Re-arming时间和FIFO模式可轻松应对几乎所有测量任务。

    在存在信号突变或应激反应方式的应用中,多倍记录模式能够取得非常理想的效果。如雷达、激光雷达、声纳、超声、医学成像、射频识别、无线通信、生物力学、激光成像、闪电研究、核物理和射电天文学等。

    ABA模式
    ABA模式与多倍记录模式相类似。不过在采样片ABA模式段之间加入了一些低速采样的片段,例如用作监控目的的应用。ABA模式工作方式类似于数据记录器与设备内部瞬态记录器的组合。

    配置

    Tera-Stroe数据流系统包括三部分:
    1、目前有两个基础系统,都包括安装了操作系统和驱动程序的高性能PC和SBench6软件。基础系统设计可装载6块Spectrum板卡、star-hub和SBench6专业使用授权软件。两个基系统的唯一一点区别是数据流选择的可用空间不同。

    ·SPcB8-E6运行SBench6软件,带有8块SSD或HDD时,数据流速度高达3.0GByte/s。

    2、一个系统多可装6块数字化仪板卡。请注意数据流选择速度为表明向SSD/HDD阵列的写传输率,单卡和硬盘阵列之间的传输率取决于单卡本身的总线数据传输能力。大多数Spectrum数字化仪可运行的采样速度要高于其通过总线接口连续传输时的速度。

    3、数据流选项包括一个磁盘阵列(RAID)控制器,针对快速HDD的(低速传输、较大存储空间)或快速的SSD的(高速传输,较小存储空间)。有一些预定义的标准数据流模式选择,但其他选项也可以定制满足。所有预定义选项都罗列在了说明书的尾页。
    数据流选项选取代码看起来像SPc-Str(XX)T(YY)(XX)代表持续数据流速度和(YY)代表TByte存储大小。数据流选项SPc-Str30T8会读到3.0GByte的持续数据流并带有8TByte的存储空间。

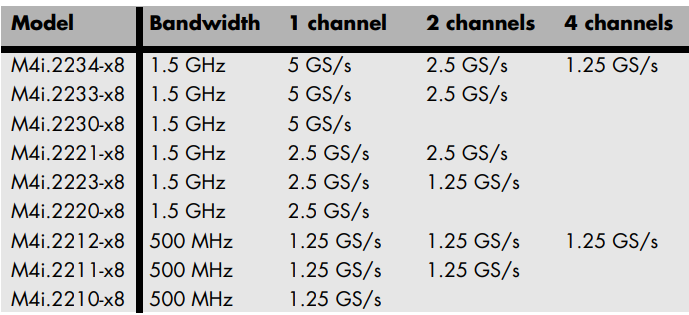

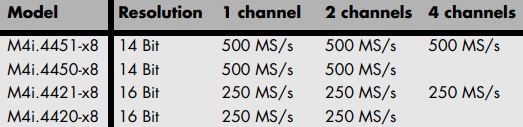

    • M4i PCIex8 Gen2系列数据采集率:3.0GByte/s
    • M4i PCIex8 Gen2系列数据回放率:2.5GByte/s
    • M3i PCIex1 Gen1系列:160MByte/s
    • M2i PCIex1 Gen1系列:160MByte/s

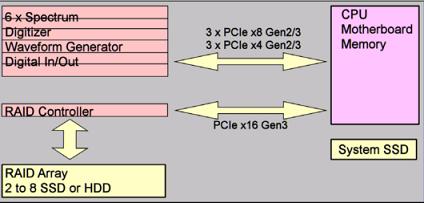

    硬件框图:
    硬件框图

    技术数据

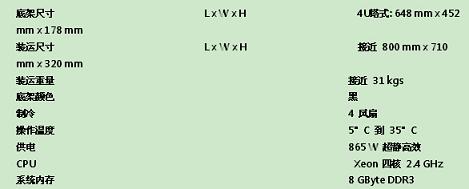

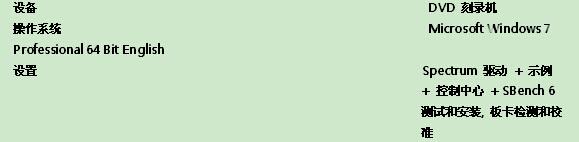

    SpcB8-E6基础系统规范
    此处规范主要针对文档打印,为提升稳定性和维护时,可能会更换损耗的组件或更换高性能部件时。规范会发生更改,可能另行通知。请检查报价细节,关注当前系统配置。

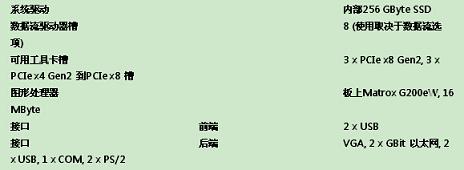

    技术数据



    交货内容
    基本系统带有数据流模式选择、安装卡、电源线
    SBench6专业版+许可证(安装在系统)
    Star-hub,以便多板卡(M2i,M3i或M4i)同步使用。
    主板,数字化仪板卡,SBench6软件手册
    系统和板卡驱动程序光盘
    没有键盘、鼠标、显示器和没有额外的电缆。

    SBench6软件操作

    SBench6专业版软件包括在数据流系统内,在一定的数据流速下,实现存储,查看,回放数据文件。

    简介
    SBench6为Spectrum硬件使用者提供有一个强大和灵活的软件包,实现采集信号的观测、记录、后期处理。无需编程,将硬件安装后,数据显示、示波器和瞬态记录器、分析功能和导出功能都已集成在一个易用界面之下。

    •旨在获取和处理几个GB级以上数据
    •快速数据采集包括支持RAID磁盘阵列
    •大文件快速数据预览功能,隔离区域和放大
    •处理模拟信号、数字信号和频谱数据
    •Y(t),FFT和逻辑分析仪显示
    •带有动态X Y值的增强显示指针功能
    •集成信号分析功能
    •数据文件导入、导出过滤器
    •先进的拖放技术
    •交织基本程序结构
    •载入视窗和历史菜单易使

    SBench6是一款强大的、直观的交互测量软件。用户无需编程,可快速开展测量工作。SBench6在一个易用界面完美结合了硬件安装,数据显示、示波器、瞬态记录仪、分析函数和导出函数等功能。支持当前Spectrum所有M2i,M3i,M4i板卡。

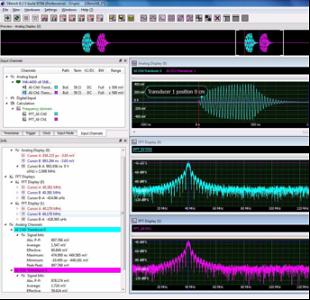

    SBench6软件
    数据存储

    数据存储
    所有配置、采集数据、报告、计算结果和存储文件都会单独放在独自的项目路径下,可以用来生成、存储、归档和共享完整的数据集,包括所有计算和显示细节,或为特定的测量工作生成默认设置和写保护项目模板。一个项目可存储为一系列可以单独访问子文件夹,或者存储为可以易于交换的zip文件。
    自定义的附加信息字段,扩展项目和采集数据文件信息。当采集文件需要细节说明时,附加信息字段就可使用。细节信息字段可以保存环境信息如温度、使用设备,操作员,额外的测试设置,也可以用来描述被测器件。
    一个项目可以保存单次采集数据和一定数量的自动或者手动存储信息。所有的采集事件都可以在项目数据浏览器找到,旁边会即时显示相关采集信息。

    硬件设置窗口
    硬件设置窗口

    系统的所有硬件设置都可以通过精巧的选项卡设置窗口进行设置,如时钟速率,样本数量,触发器类型和卡捕获模式(短捕获或连续数据流)。板卡通道放大和阻抗也可以设置,任何通道不能降低内存需求。数据存储位置可选卡内存或电脑内存。在多个卡的系统中,单卡的采样率可以设置,内存可以分配(SBench6-Multi选项)。

    项目结构
    项目结构
    所有配置,采集数据、报告、计算结果和存储文件都会单独放在独自的项目路径下,可以用来生成、存储、归档和共享完整的数据集,包括所有计算和显示细节,或为特定的测量工作生成默认设置和写保护项目模板。一个项目可存储为一系列可以单独访问子文件夹,或者存储为可以易于交换的zip文件。
    自定义的附加信息字段,扩展项目和采集数据文件信息。当采集文件需要细节说明时,附加信息字段就可使用。细节信息字段可以保存环境信息如温度、使用设备,操作员,额外的测试设置,也可以用来描述被测器件。
    一个项目可以保存单次采集数据和一定数量的自动或者手动存储信息。所有的采集事件都可以在项目数据浏览器找到,旁边会即时显示相关采集信息。

    触发设置
    多模式的触发选项是Spectrum系统的主要优势之一。SBench 6可以选择包括边沿,水平,门限、梯度,脉冲和窗口触发等方式。新版本的SBench 6说明窗口可帮助选择触发类型、级别(s)和时间(脉宽)。触发设置
    所有触发源可从SBench 6访问,包括单通道、多通道组合或外部触发。系统自带触发源就像包含在SBench6的基本的执行输入输出一样,只是可供选择的选项,系统允许用户设置任何硬件支持的触发组合。
    报告
    SBench6具有强大的报表编辑器和生成器功能,可生成SBench6所有组件的个人使用报告。
    一份报告可包含模拟、数字、FFT、直方图、散点图和x-y显示。此外,所有的测量结果,光标位置,项目信息、硬件信息和完整的硬件配置可以以单值或概述表的形势添加到报告中。
    自由文本字段、线条和图片可以添加到报告的备注信息中。
    报告模板本身是xml代码,可以手动改变或利用标准代码管理软件归档。

    报告内容可以生成pdf,可以在任何安装打印机上打印或存储为pdf文件。不同的欧洲和美国的纸张都支持边界,页眉和页脚区自定义设置,打印方向可以选择横向或纵向。

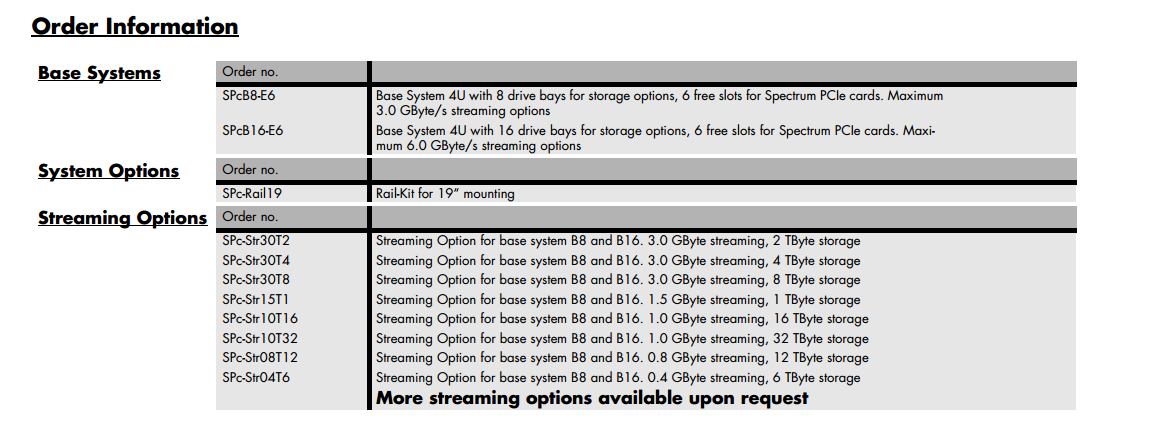

    订单信息

    可能的技术更改和打印误差
    SBench和digitizerNETBOX是Spectrum微电子系统开发股份有限公司的注册商标。Microsoft, Visual C++, Visual Basic, Windows, Windows98, Windows NT, Window2000, Windows XP,Windows Vista, Windows7, Windows8 and Windows 10是微软公司的注册商标。LabVIEW, DASYLab, Diadem,LabWindows/CVI是NI公司的注册商标。MATLAB是Mathworks公司的注册商标。Keysight VEE, VEE Pro,VEE OneLab是Keysight技术公司的注册商标。Inc.FlexPro是Weisang股份有限公司的注册商标。PCIe, PCI Express,PCI-X是PCI-SIG公司的商标。LXI是LXIL联盟的注册商标。
