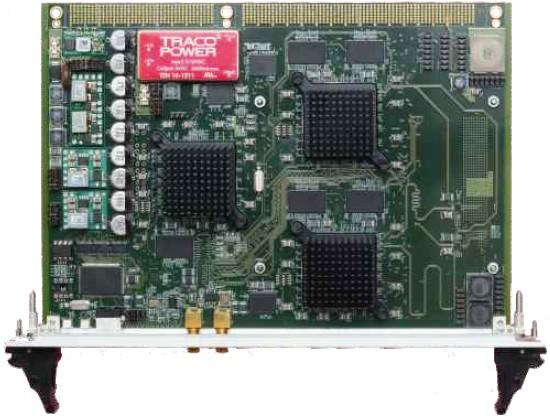

AT-VPX1000

  • 产品分类:AD板
  • 产品简介:

    12.5 GSPS采样率 8-bit分辨率 AD 卡

    接口:开放 6 U VPX和USB调试接口

    超低抖动可编程时钟

  • 订购热线:400-000-4026

  Active Technologies A&D部门由一群测量和顾问工程师组成,运用综合分析和解决问题的技巧来完成复杂的测量任务和实时数据分析/处理现存解决方案不能解决或遗留问题的测量技术。

  利用美国泰克的技术组件的解决方案,ACTIVE TECHNOLOGIES的量身定制解决方案提供更好的测试性能,节省成本,和其他测试解决方案无法实现的更快调度速度。



AT-A&D 能够给您实现什么?

  • 集成高性能微电子的下一代系统

  • 提供灵活的解决方案,长的产品生命周期和能力来处理复杂,计算密集型算法。

  • 应用先进的测量参数技术,实现原本困难的或不可能的测量。

什么时候考虑AT-A&D?

  • 当现有的测量功能不能满足新的或更改的质量和性能要求

  • 当你的组织缺乏可用的时间或能力来满足新测量的要求

  • 当你必须降低运营和项目成本,并缩短时间表

  • 当你不能用几个月实现从概念到解决方法

案例研究

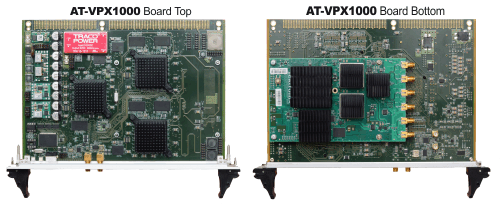

Active Technologies AT-VPX1000板 + Tektronix TADC-1000数字化仪



  美国泰克组件的解决方案TADC-1000 是一个8位数字转换器模块,它提供一个单通道数字化速度高达12.5 GS/s。它利用了使用IBM的锗硅技术和已在各种美国泰克测试设备得到证明的美国泰克模拟-数字转换器(ADC)。

  Active Technologies A&D部门为它的一个客户设计开发了一款自定义的VPX FPGA板,名字是AT-VPX1000,同TADC-1000一起整合为一个雷达测试的自定义解决方案。

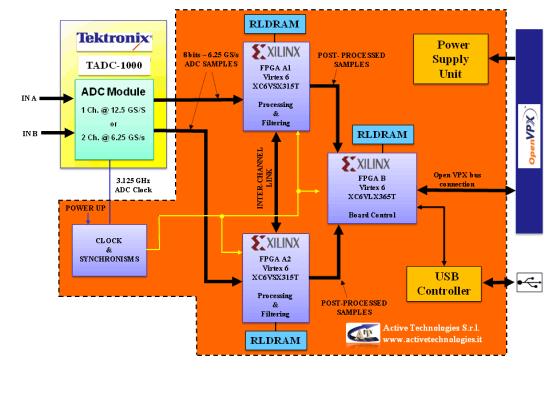

  AT-VPX1000提供了一个SAMTEC FMC连接器与TADC-1000连接;集成了的Virtex VI FPGAs和 576MBit  RLDRAMs能够提供高速度,高吞吐量DSP特性来获得数据。

AT-VPX1000 和 TADC-1000 的核心特性

  • 单通道12.5 GS / s或双通道6.25 GS / s,8-bitA / D通道

  • > 8 Ghz模拟带宽,SMA的输入

  • 接口:开放 6 U VPX和USB调试接口

  • 超低抖动可编程时钟

  • 2 FPGAs Xilinx Virtex6 XC6VSX315T-FFG1156

  • 1 FPGA Xilinx Virtex6 XC6VLX365T-FFG1156

  • 多片 RLDRAM x36bit - 576Mbit (共2.8 Gbit)

AT-VPX1000可以依据客户的需求和想法实现完全定制;

下面的这个列表提供了所有的可兼容的FPGA

 FPGA A1,A2

XC6VSX315T

XC6VSX475T

XC6VLX365T

XC6VLX240T

XC6VLX195T

XC6VLX130T

  Active Technologies  AT-VPX1000的特征是用户自定义的 Xilinx Virtex?-6  FPGAs,一个VPX接口和一个USB调试接口。这些板卡允许用户开发和存储自己各种不同的应用程序的VHDL代码。虽然使用 Active Technologies FPGA I/O板没有什么限制、这种新技术非常适合以下几个方面的应用。常见的用途包括声纳、雷达、硬件仿真、自动测试设备、协议转换、在线诊断、军事服务器、通信和数字信号处理

  Active Technologies 提供了一个FPGA设计套件和带有例子的软件实用程序来简化你的编程和让你快速入门。一个JTAG接口能够进行板上VHDL仿真。


技术参数:

AD性能单通道 8-bit 12.5 GSPS ADC
双通道 8-bit 6.25 GSPS ADC
 大于8GHz
Ch1,Ch2输入512mV,SMA接口
ENOB7.0-7.4bits @10MHz
6.2
6.6bits @ 5 GHz
输入±256mV差分输入,阻抗100欧姆,AC耦合
输入 VSWR1.3:1@2GHz1.6:1@6GHz
存储5RLDRAMx36Bit,576Mbit单元,共2.8Gbi
FPGA A1,A2 FPGA BVirtex6 XC6VSX315T-FFG1156 Virtex6 XC6VLX365T-FFG1156
接口OpenVPX 6U,亦支持USB用于调试及JTAG用于VHDL调试
